HS4096微型光纤光谱仪

HS4096 是一款微型光纤光谱仪，设备结构设计小巧，光谱范围可配置，分辨率高，最佳可达 0.07 nm；杂散光低，~2‰；温度漂移小，波长温漂~0.2pixel/℃; 配置了低量化光谱暗噪声和更多的光谱通道数。适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。是一款高性价的工业级光纤光谱仪。

产品详情

版本： Version 4.0

1. 产品简介

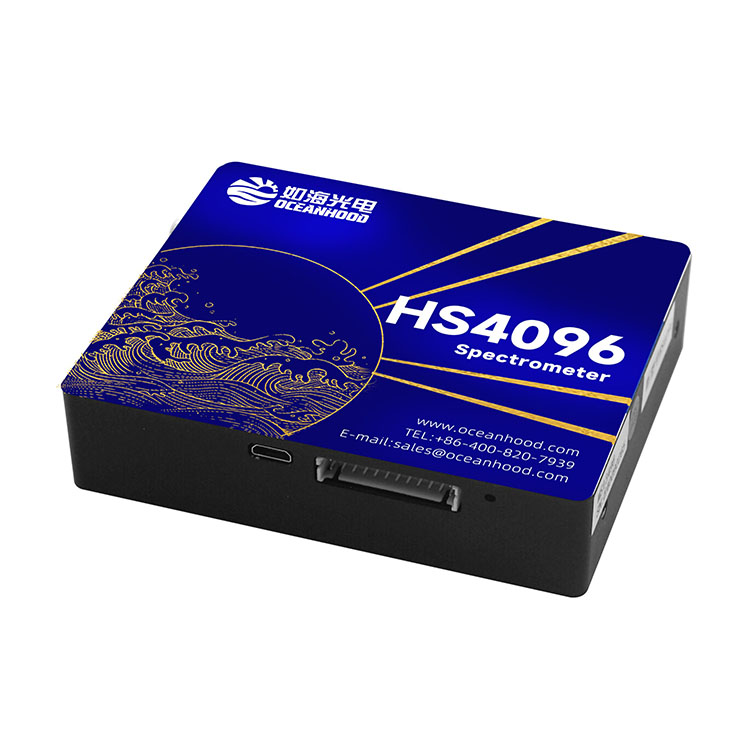

2. 产品外观

外观颜色：深蓝色

外壳材质：铝合金，表面阳极氧化发黑处理

外壳尺寸：98*80*24 mm

3. 产品特点

> 光路杂散光~2‰；

> 分辨率高，最佳可达 0.07 nm；

> 波长温漂<0.2pixel/℃;

>可适配如海带销多芯密排集束光纤，光纤插拔强度一致性≦7%；

> 紫外光谱响应强，更多的光谱通道数；

> CCD量化背景噪声≦25RMS（100 ms 积分时间）；

> 配置 USB 、串口多种通讯接口，配置 24PIN 交互接口，配置专有 DAC 和 ADC ，可实现配套光源的使能、强度控制和功率反馈。

4. 产品参数

产品型号	HS4096
光学参数
光纤接口	Key-SMA905
像元通道数	4096
杂散光	~2‰
波长温漂	~0.2pixel/℃
光纤插拔一致性	≦7%
功能参数
AD 采样	16 bit
数据接口	USB2.0 、RS232
扩展功能接口	24PIN
采集模式	单次、连续、软件触发、同步外触发、异步复位外触发
检测器积分时间	50 μs-65 s
CCD 读出噪声 1*	≦25
CCD 动态范围2*	8000：1
信噪比	600：1
响应线性度3*	≥98%
重量	260 g
工作温度	0℃~40℃
工作湿度	20%-85%

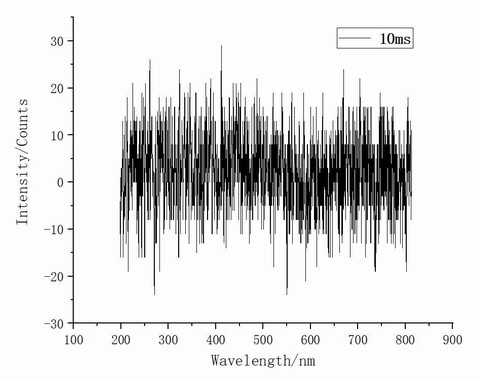

1 ＊CCD 读出噪声：积分时间 10ms ，CCD 读出噪声的均方根； 2 ＊CCD 动态范围：动态范围为 2ms积分时间情况饱和值/CCD 读出噪声的均方根，评价方法参照如海企业标准； 3 ＊响应线性度：响应非线性度为校准之前。

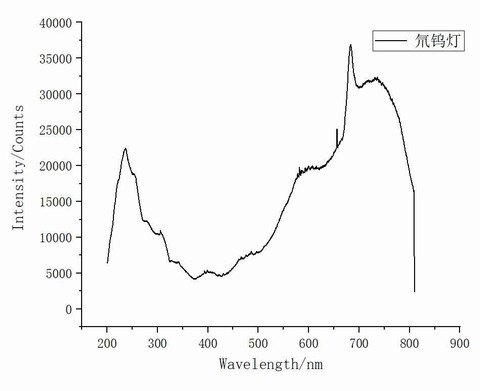

5. 产品配置

规格	像素数	光谱范围		帧率	光谱分辨率
规格	pixels	起始波长	截止波长	frame/s	10 µm	25 µm	50 µm
HS4096-200-800	4096	200	800	-	-	0.80	-
HS4096-350-950	4096	350	950	-	-	0.80	-
HS4096-200-800	4096	200	800	1000	-	0.80	-

6. 接口定义

（1）接口说明

下图展示了 HS4096 光纤光谱仪各接口。光纤接口为 SMA905 接口，用于连接反射探头、透反射支架、液体流通池等采样附件。Micro USB 接口用来通过数据线连接电脑。

2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。

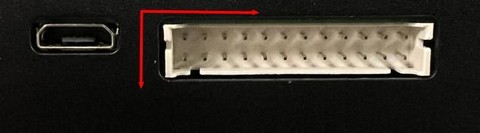

光谱仪 24pin接口实物图（注意接口方向）

24	22	20	18	16	14	12	10	8	6	4	2
23	21	19	17	15	13	11	9	7	5	3	1

表 1 引脚定义

引脚号	定义	功能
1	EX_SET	模拟电源输出控制激光器功率（输入电压 0~2.5V）
2	Monitor_RT	激光器温度反馈
3	TEMP_SET	预留
4	Monitor_ILD	激光器功率反馈
5	GPIO_PC6	TEC_SB 模式
6	GPIO_PC10	蓝牙设备状态管脚
7	GPIO_PC7	GPIO 输出状态可配置
8	GPIO_PC11	GPIO 输出状态可配置
9	GPIO_PC8	激光器使能控制
10	GPIO_PB8	预留
11	GPIO_PC9	蓝牙控制模式管脚
12	GPIO_PB9	预留
13	UART5_TX	串口数据发送（TTL 串口）
14	I2C2_SCL	预留
15	UART5_RX	串口数据接收（TTL 串口）
16	I2C_SDA	预留
17	SYNC_OUT	外部触发输出信号
18	Reset_in	外部触发复位信号
19	InterLock_N	激光器 InterLock 控制（控制激光器的开关）
20	SYNC_IN	外部触发输入信号
21	DC5V	电源正
22	GND	电源地
23	DC5V	电源正
24	GND	信号地
