DQPro光纤光谱仪
DQPro是一款深度制冷微型光纤光谱仪，制冷温度可以达到-25℃; 设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达0. 1 nm；杂散光低，~5‰。 具备良好的光谱响应稳定性和重现性，适应于激光测量、等离子体发射光谱测 量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。是一款科研及的高性能光纤光谱仪。
产品详情
版本： Version 4.0
1. 产品简介
DQPro是一款深度制冷微型光纤光谱仪，制冷温度可以达到-25℃; 设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达0. 1 nm；杂散光低，~5‰。 具备良好的光谱响应稳定性和重现性，适应于激光测量、等离子体发射光谱测 量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。是一款科研及的高性能光纤光谱仪。

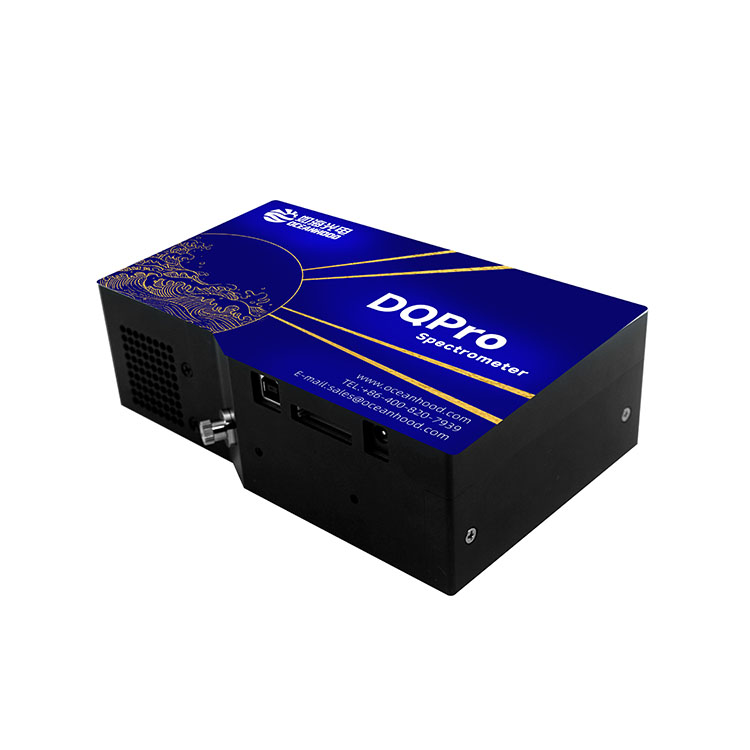

2. 产品外观
外观颜色：蓝白色
外壳材质：铝合金，不锈钢
外壳尺寸：181* 111.5*55 mm
3. 产品特点
> 制冷温度可达-25℃ , 具备极低的读出暗噪声和良好的稳定性；
>可适配如海多芯密排集束光纤，光纤插拔强度一致性≦7%；
> 动态范围宽、信噪比高、稳定性好；
> CCD量化背景噪声≦3 RMS（10 ms积分时间）；
> 配置USB 、串口多种通讯接口，配置24PIN交互接口，配置专有DAC和ADC， 可实现配套光源的使能、强度控制和功率反馈。
4. 产品参数
|
产品型号 |
DQPro |
|
|
光学参数 |
||
|
光纤接口 |
Key-SMA905 |
|
|
检测器像元数 1* |
1024×58pixels |
|
|
杂散光 |
~5‰ |
|
|
光纤插拔一致性 |
≦7% |
|
|
功能参数 |
||
|
AD采样 |
16 bit |
|
|
数据接口 |
USB2.0 、RS232 |
|
|
扩展功能接口 |
24PIN |
|
|
采集模式 |
单次、连续、软件触发、同步外触发、异步复位外触发 |
|
|
检测器积分时间 |
8ms-30min |
|
|
CCD读出噪声 2* |
≦3 |
|
|
动态范围 3* |
22000：1 |
|
|
满信号动态范围 4* |
40000：1 |
|
|
信噪比 5* |
1000：1 |
|
|
响应线性度 6* |
≥98% |
|
|
其他参数 |
||
|
重量 |
1.24 kg |
|
|
尺寸 |
181* 111.5*55mm |
|
|
工作温度 |
0℃~40℃ |
|
|
工作湿度 |
20%-85% |
|
|
1＊像元数可根据客户需求定制2048× 128或者2048×256pixels 2＊ 积分时间10ms ，CCD读出噪声的均方根 3＊CCD动态范围为2ms积分时间情况 饱和值/CCD读出噪声的均方根，参照如海企业标准 评价值 4＊动态范围（满信号）是参照CCD厂家和同行标准评价值 5＊信噪比的评价和计算参照如海企业标准评级方法 6＊ 响应非线性度为校准之前 |
||
5. 规格选型表
|
规格 |
像素数 |
制冷 温度 |
光谱范围 |
光谱分辨率 |
||||
|
pixels |
℃ |
起始 波长 |
截止 波长 |
10 µm |
25 µm |
50 µm |
100 µm |
|
|
DQPro-200-970 |
1024×58 |
-25 |
200 |
970 |
1.3 |
1.80 |
2.2 |
- |
|
DQPro-350- 1050 |
1024×58 |
-25 |
350 |
1050 |
|
|
2.2 |
|
|
DQPro-250-600 |
1024×58 |
-25 |
250 |
600 |
|
|
- |
1.6 |
|
DQPro-790- 1120 |
1024×58 |
-25 |
790 |
1120 |
|
0.80 |
- |
|
|
DQPro-795- 1030 |
1024×58 |
-25 |
795 |
1030 |
|
0.50 |
- |
|
|
DQPro-790-920 |
1024×58 |
-25 |
790 |
920 |
|
0.30 |
- |
|
|
DQPro-535 |
1024×58 |
-25 |
535 |
|
- |
|
- |
- |
|
DQPro-300-400 |
1024×58 |
-25 |
300 |
400 |
- |
|
- |
0.15 |
|
DQPro-535-625 |
1024×58 |
-25 |
535 |
625 |
- |
0.32 |
- |
- |
|
DQPro-795 |
1024×58 |
-25 |
795 |
|
- |
|
- |
- |
6. 接口定义
（1）接口说明

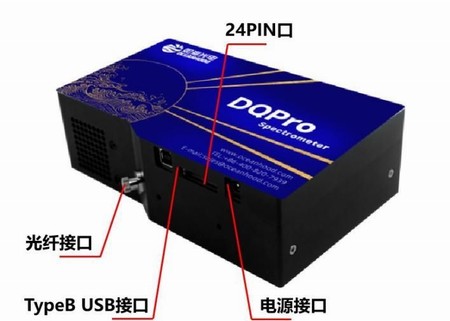

下图展示了 DQPro光纤光谱仪各接口。光纤接口为 SMA905 接口，用于连 接反射探头、透反射支架、液体流通池等采样附件。TypeB USB 接口用来通过 数据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。电
源接口用于连接配套的 5V 4A 电源适配器为其供电。
（2）接线引脚定义
24pin接口使用 2.0MM-24P 插座。

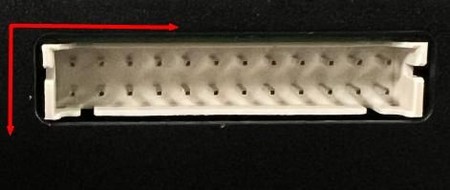

光谱仪 24pin接口实物图（注意接口方向）
|
24 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
8 |
6 |
4 |
2 |
|
23 |
21 |
19 |
17 |
15 |
13 |
11 |
9 |
7 |
5 |
3 |
1 |
表 1 引脚定义
|
引脚号 |
定义 |
功能 |
|
1 |
EX_SET |
模拟电源输出控制激光器功率（输入电压 0~2.5V） |
|
2 |
Monitor_RT |
激光器温度反馈 |
|
3 |
TEMP_SET |
预留 |
|
4 |
Monitor_ILD |
激光器功率反馈 |
|
5 |
GPIO_PC6 |
TEC_SB 模式 |
|
6 |
GPIO_PC10 |
蓝牙设备状态管脚 |
|
7 |
GPIO_PC7 |
GPIO 输出状态可配置 |
|
8 |
GPIO_PC11 |
GPIO 输出状态可配置 |
|
9 |
GPIO_PC8 |
激光器使能控制 |
|
10 |
GPIO_PB8 |
预留 |
|
11 |
GPIO_PC9 |
蓝牙控制模式管脚 |
|
12 |
GPIO_PB9 |
预留 |
|
13 |
UART5_TX |
串口数据发送（TTL 串口） |
|
14 |
I2C2_SCL |
预留 |
|
15 |
UART5_RX |
串口数据接收（TTL 串口） |
|
16 |
I2C_SDA |
预留 |
|
17 |
SYNC_OUT |
外部触发输出信号 |
|
18 |
Reset_in |
外部触发复位信号 |
|
19 |
InterLock_N |
激光器 InterLock 控制（控制激光器的开关） |
|
20 |
SYNC_IN |
外部触发输入信号 |
|
21 |
DC5V |
电源正 |
|
22 |
GND |
电源地 |
|
23 |
DC5V |
电源正 |
|
24 |
GND |
信号地 |

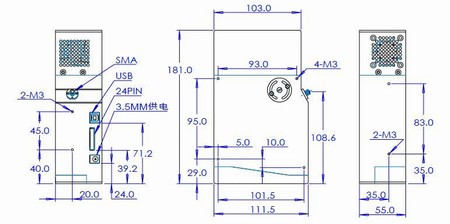

7. 尺寸图

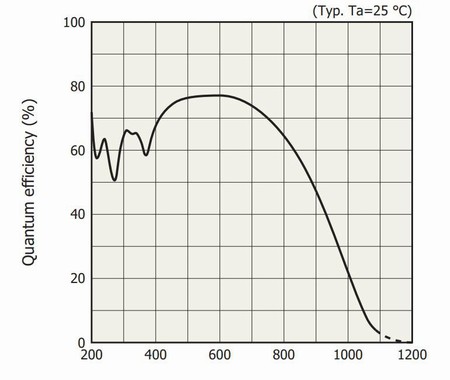

8. CCD光谱响应效率图
9. 典型光谱

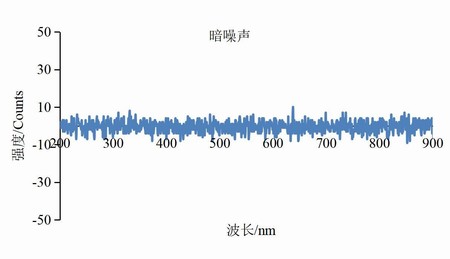

（1）10 ms积分时间下的典型暗光谱

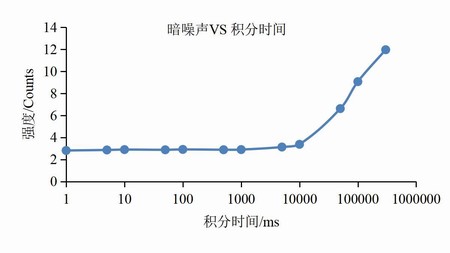

（2）暗噪声VS积分时间

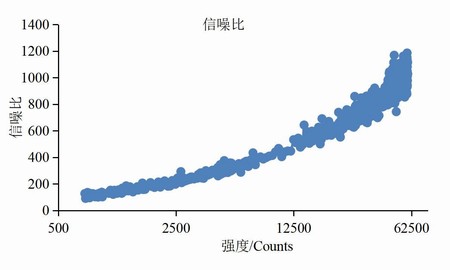

（3）10 ms积分时间信噪比（有源）

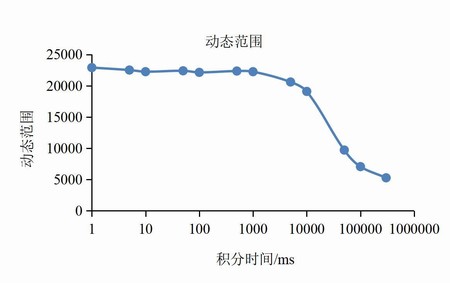

（4）动态范围

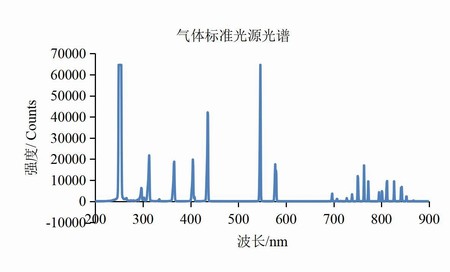

（5）光谱谱线灯光谱（200-900 nm）

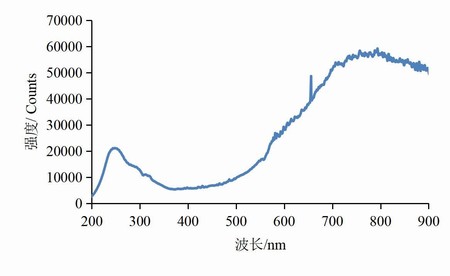

（6）氘钨灯光谱（200-900 nm）
