Area光纤光谱仪

Area是一款高灵敏度光纤光谱仪，结构设计小巧，光谱范围可在200- 1100 nm范围内配置，设备分辨率高，最佳可达0. 1 nm；杂散光低，~5‰ 。采具有信噪比好、动态范围宽、灵敏度高等特点。主要面向科研和工业用户。适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量，是一款高性价的科研级光纤光谱仪。

产品详情

版本 Version 4.0

1. 产品简介

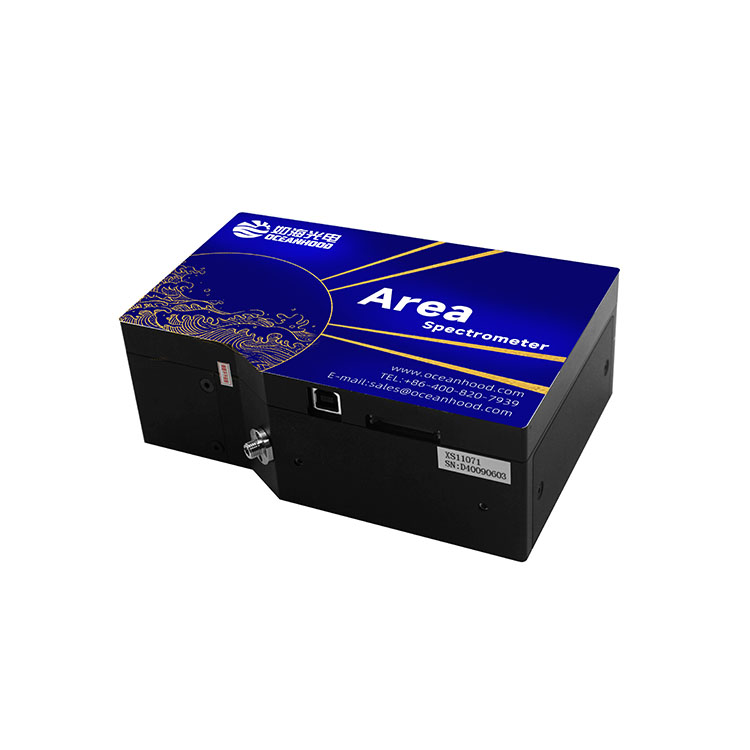

2. 产品外观

外观颜色：蓝白色

外壳材质：铝合金，不锈钢

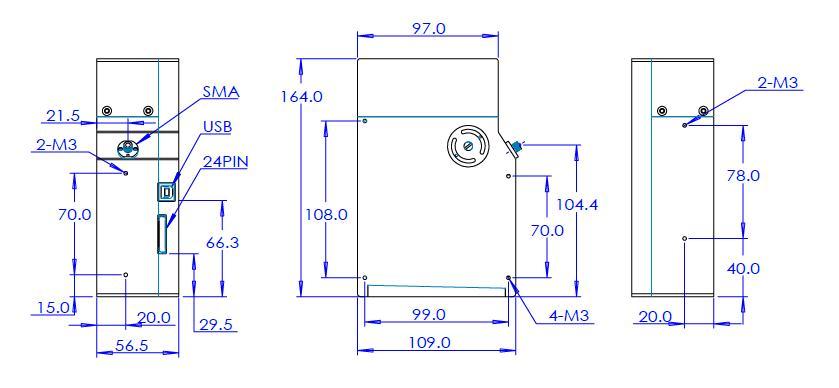

外壳尺寸：164* 109*56.5 mm

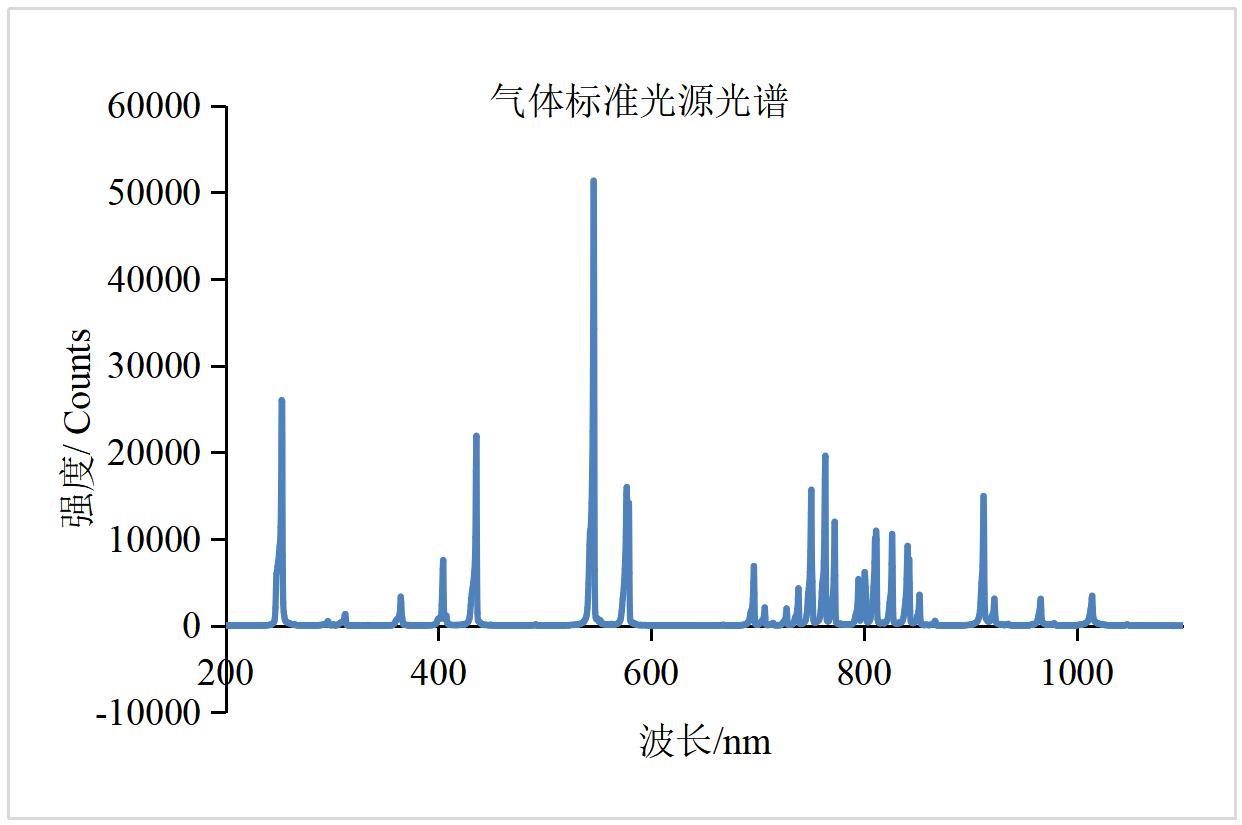

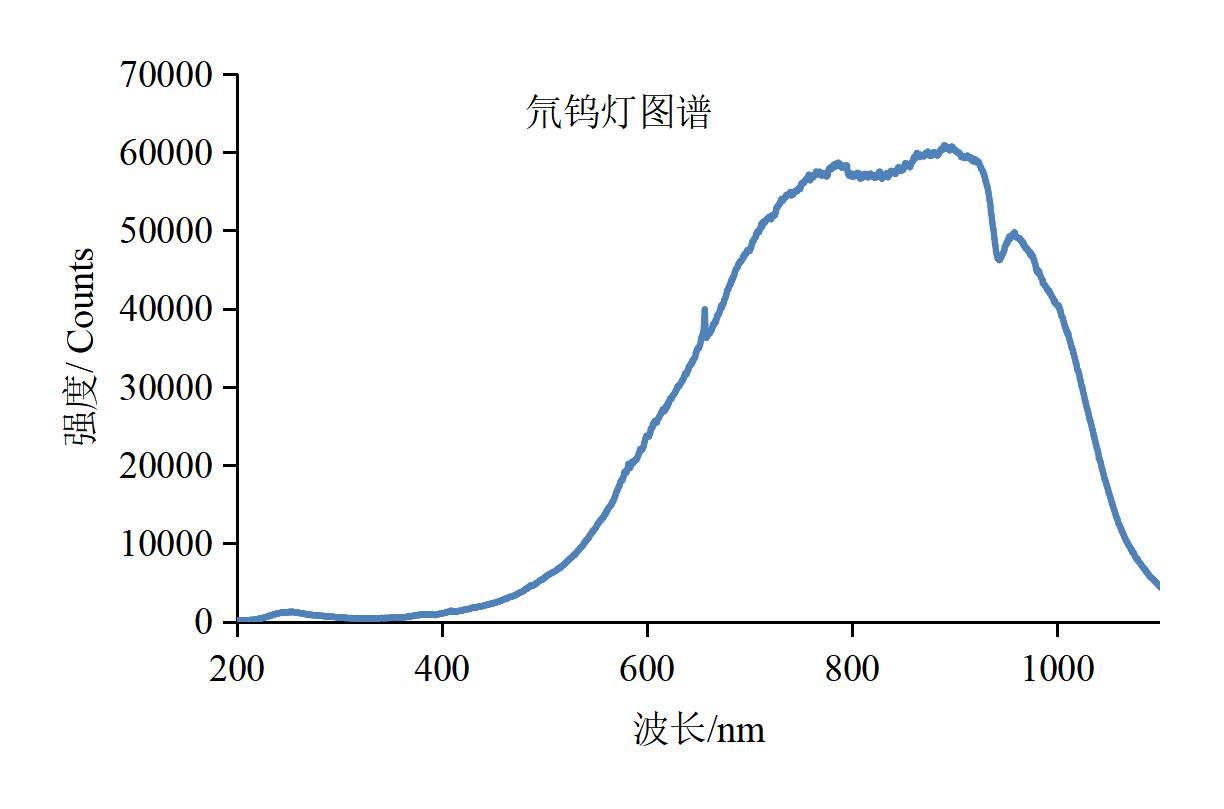

3. 产品特点

>可适配如海带销多芯密排集束光纤，光纤插拔强度一致性≦7%。

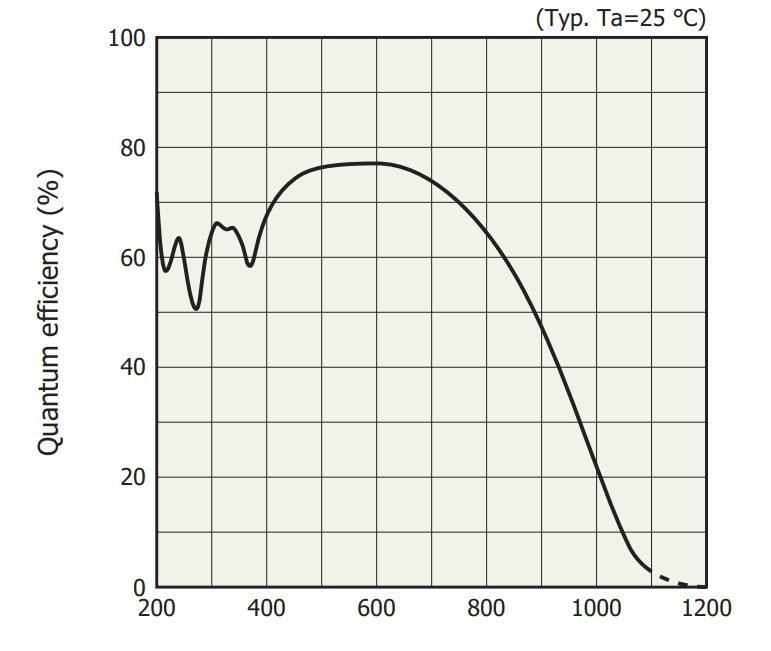

> 紫外光谱响应强，信噪比高。

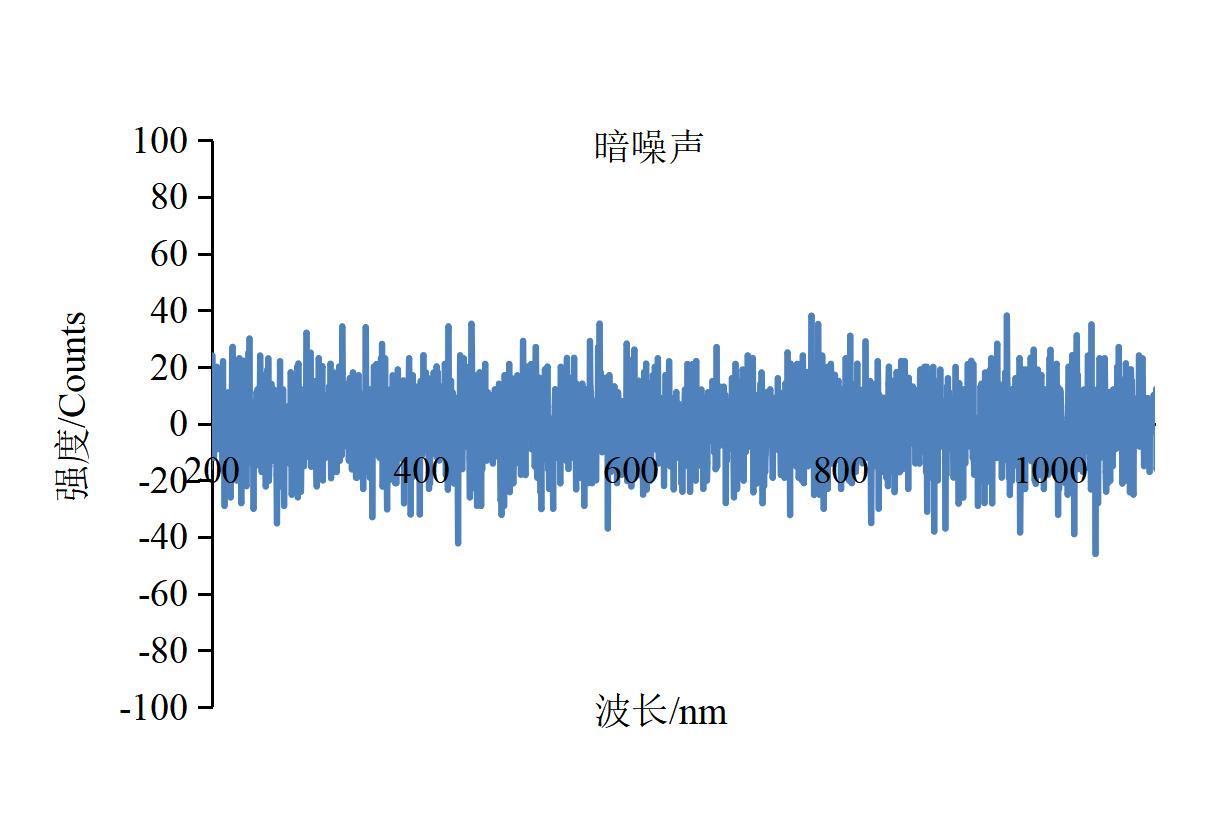

> CCD量化背景噪声≦10 RMS（10 ms积分时间）。

> 配置USB 、串口多种通讯接口，配置24PIN交互接口，配置专有DAC和ADC，可实现配套光源的使能、强度控制和功率反馈。

4. 产品参数

产品型号	Area
光纤接口	Key-SMA905
像元数	2048×64pixels
杂散光	~5‰
光纤插拔一致性	≤7%
AD 采样	16 bit
数据接口	USB2.0 、RS232
扩展功能接口	24PIN
采集模式	单次、连续、软件触发、同步外触发、异步复位外触发
检测器积分时间	50 µs-65 s

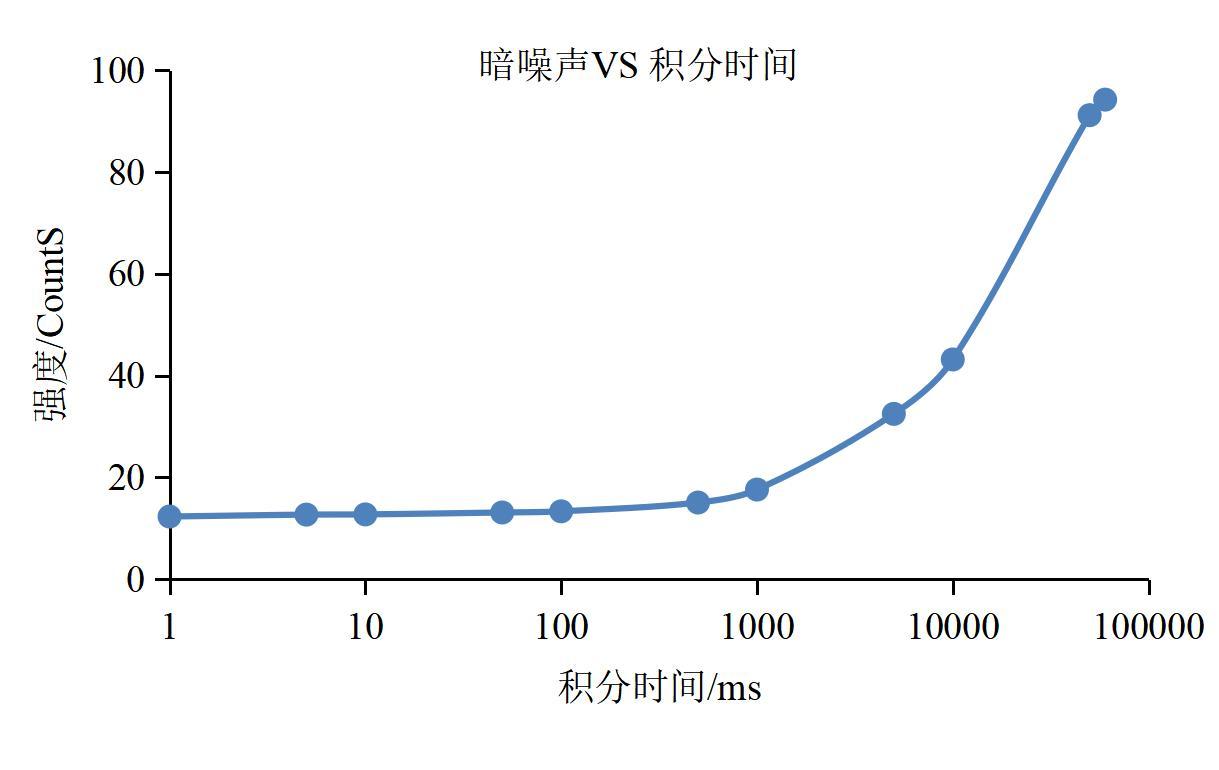

CCD 读出噪声 1*	≤10

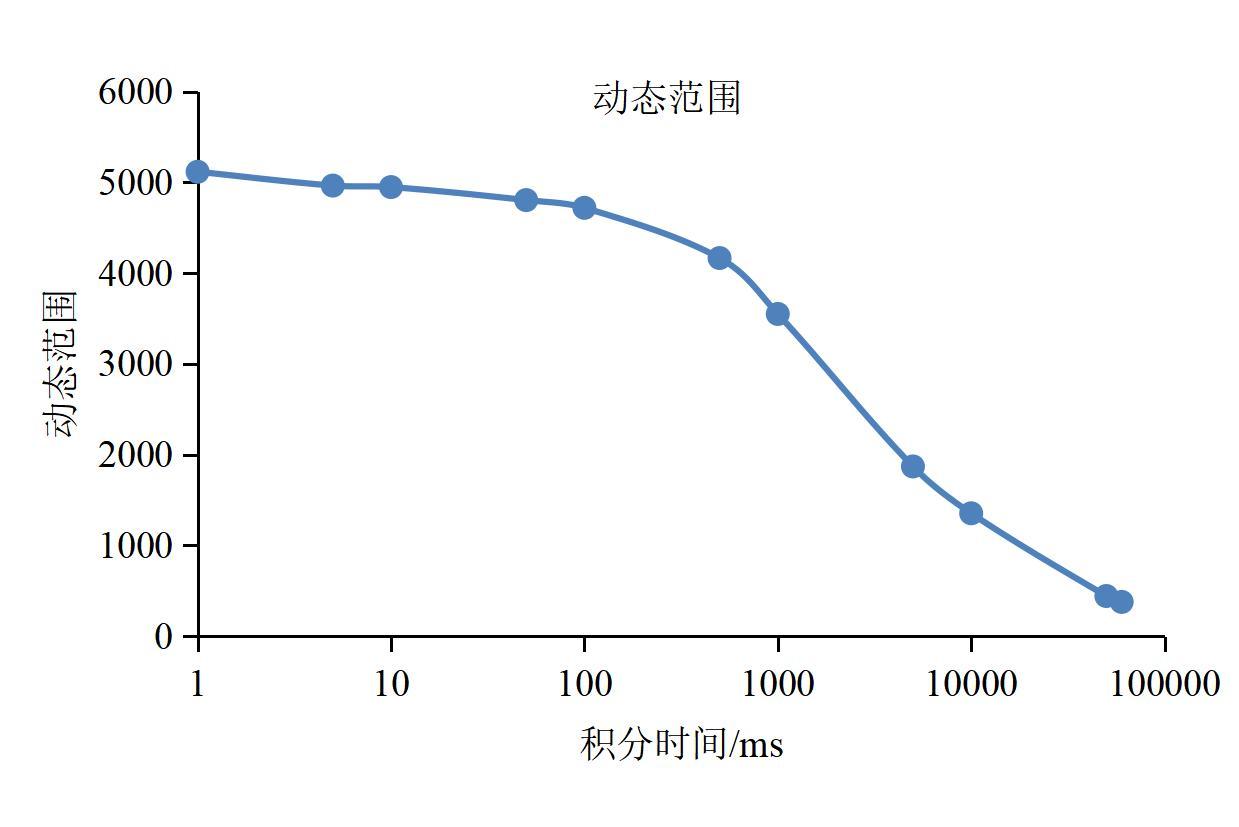

CCD 动态范围 2*	5000：1

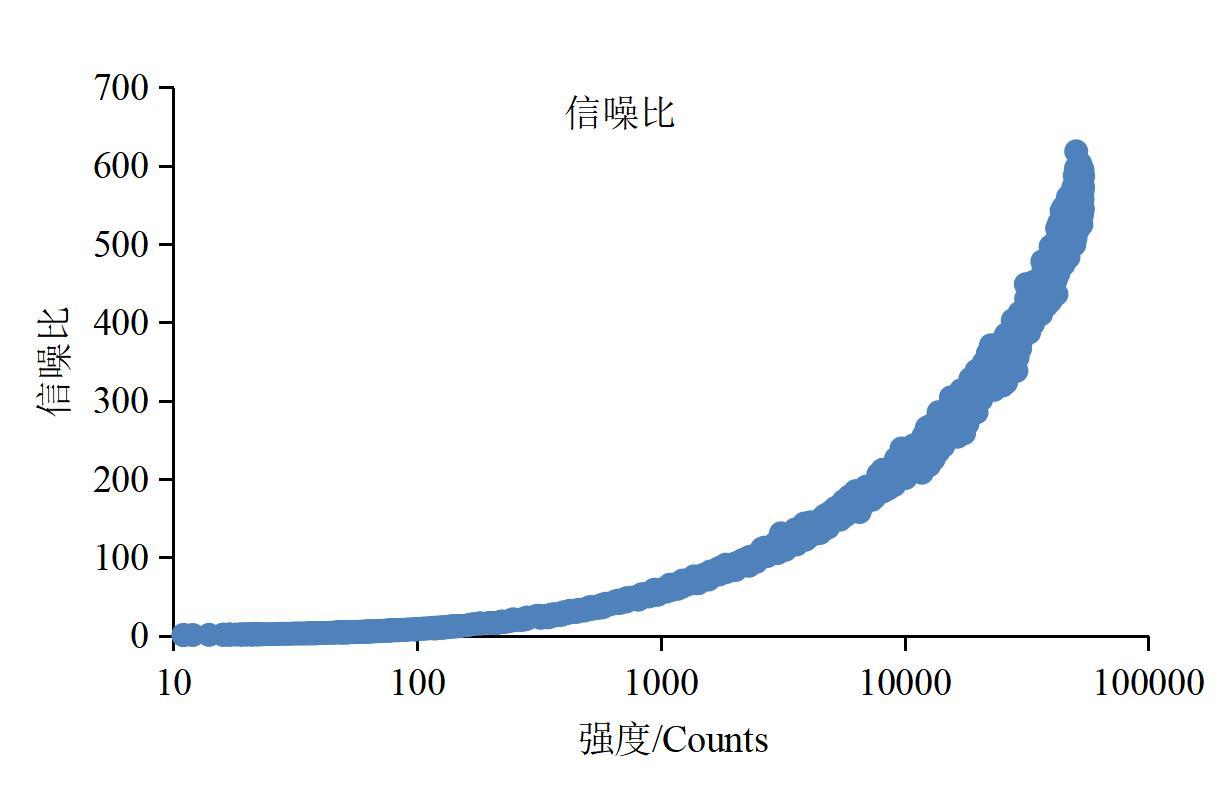

信噪比	550：1
响应线性度 3*	≥98%
重量	0.995kg
尺寸	164* 109*56.5mm
工作温度	0℃~40℃
工作湿度	20%-85%
1＊积分时间 10ms ，CCD 读出噪声的均方根 2＊ CCD 动态范围为 2ms积分时间情况饱和值/CCD 读出噪声的均方根 3＊响应非线性度为校准之前

5. 产品配置

规格

像素数

光谱范围

帧率

光谱分辨率

pixels

起始波长

截止波长

frame/s

10 µm

25 µm

Area-200- 1050

2048

200

1050

1.00

Area-535-630

2048

535

630

0.15

Area-795- 1050

2048

795

1050

0.50

Area-360-800

2048

360

800

0.80

6. 接口定义

（1）接口说明

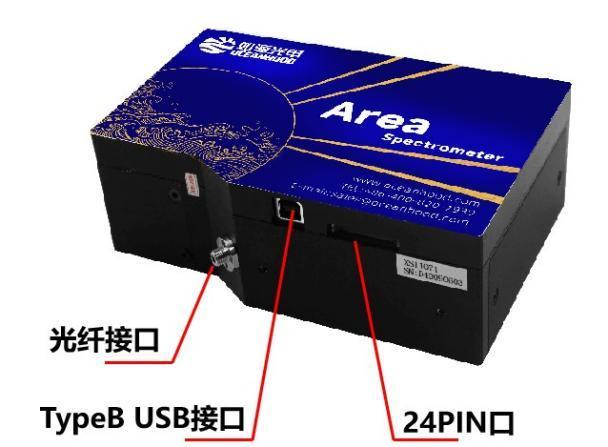

下图展示了 Area光纤光谱仪各接口。光纤接口为 SMA905 接口，用于连接反射探头、透反射支架、液体流通池等采样附件。TypeB USB 接口用来通过数

据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。

（2）接线引脚定义

24pin接口使用 2.0MM-24P 插座。

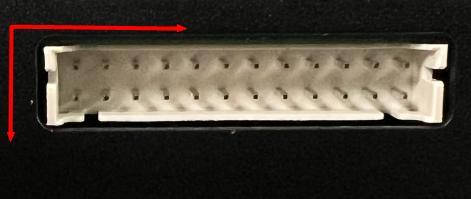

光谱仪 24pin接口实物图（注意接口方向）

24	22	20	18	16	14	12	10	8	6	4	2
23	21	19	17	15	13	11	9	7	5	3	1

表 1 引脚定义

引脚号	定义	功能
1	EX_SET	模拟电源输出控制激光器功率（输入电压 0~2.5V）
2	Monitor_RT	激光器温度反馈
3	TEMP_SET	预留
4	Monitor_ILD	激光器功率反馈
5	GPIO_PC6	TEC_SB 模式
6	GPIO_PC10	蓝牙设备状态管脚
7	GPIO_PC7	GPIO 输出状态可配置
8	GPIO_PC11	GPIO 输出状态可配置
9	GPIO_PC8	激光器使能控制
10	GPIO_PB8	预留
11	GPIO_PC9	蓝牙控制模式管脚
12	GPIO_PB9	预留
13	UART5_TX	串口数据发送（TTL 串口）
14	I2C2_SCL	预留
15	UART5_RX	串口数据接收（TTL 串口）
16	I2C_SDA	预留
17	SYNC_OUT	外部触发输出信号
18	Reset_in	外部触发复位信号
19	InterLock_N	激光器 InterLock 控制（控制激光器的开关）
20	SYNC_IN	外部触发输入信号
21	DC5V	电源正
22	GND	电源地
23	DC5V	电源正
24	GND	信号地
