MS2000高分辨光纤光谱仪

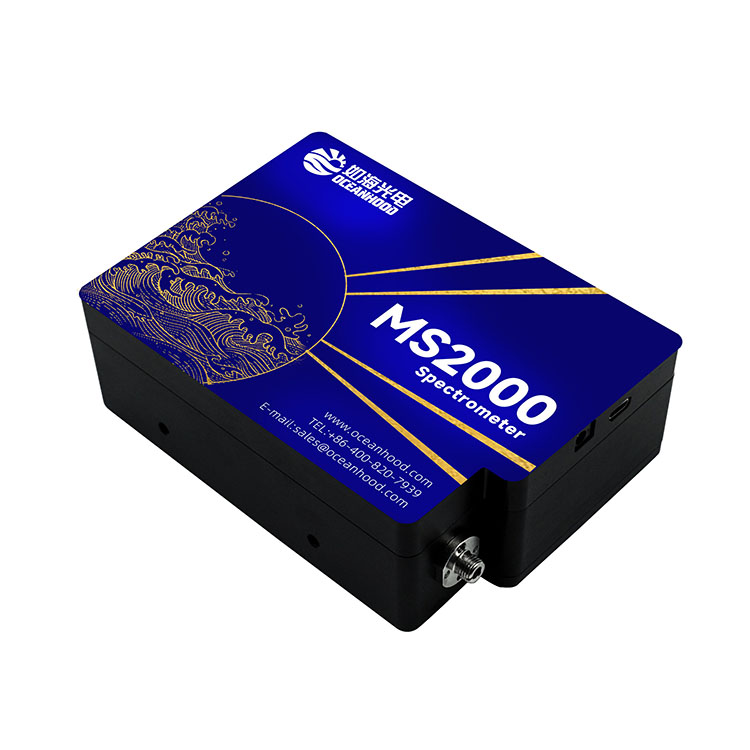

MS2000 是一款工业级别高分辨微型光纤光谱仪，设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达 0.07 nm；杂散光低，~2‰；温度漂移小，适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。是一款高性价的工业级光纤光谱仪。

版本： Version 4.0

1. 产品简介

2. 产品外观

外观颜色：深蓝色

外壳材质：铝合金，不锈钢

外壳尺寸：125*95*35 mm

3. 产品特点

> 光路杂散光~2‰；

> 分辨率高，最佳可达 0.07 nm；

>可适配如海带销多芯密排集束光纤，光纤插拔强度一致性≦7%；

> 配置 USB 、串口多种通讯接口，配置 24PIN 交互接口，配置专有 DAC 和 ADC ，可实现配套光源的使能、强度控制和功率反馈。

4. 规格参数

产品型号	MS2000
光学参数
光纤接口	Key-SMA905
像元通道数	2048
杂散光	~2‰
波长温漂	~0. 1pixel/℃
光纤插拔一致性	≦7%
功能参数
AD 采样	16 bit
数据接口	USB2.0 、RS232
扩展功能接口	24PIN
采集模式	单次、连续、软件触发、同步外触发、异步复位外触发
检测器积分时间	50 μs-65 s

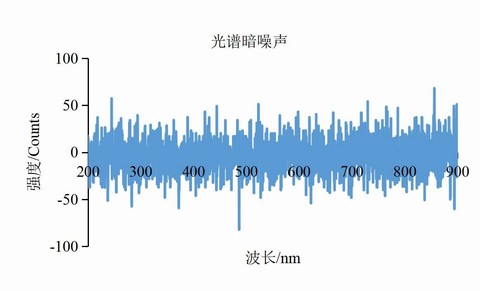

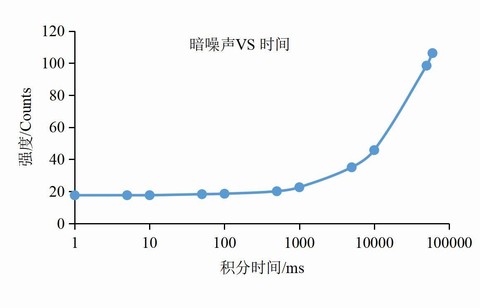

CCD 读出噪声 1 *	≦30

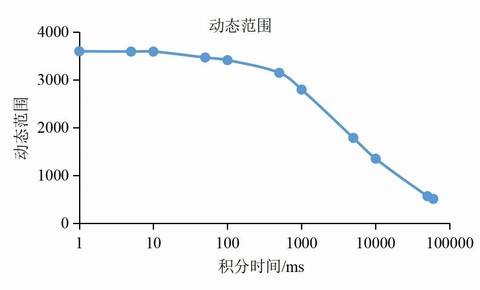

CCD 动态范围 2 *	3500：1

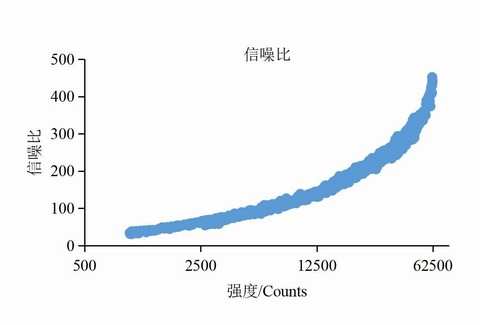

信噪比	380：1
响应线性度 3*	≥98%
重量	630 g
尺寸	125×95×35mm
工作温度	0℃~40℃
工作湿度	20%-85%
1＊积分时间 10ms ，CCD 读出噪声的均方根 2＊CCD 动态范围为 2ms积分时间情况饱和值/CCD 读出噪声的均方根 3＊响应非线性度为校准之前

5. 规格选型表

规格

像素数

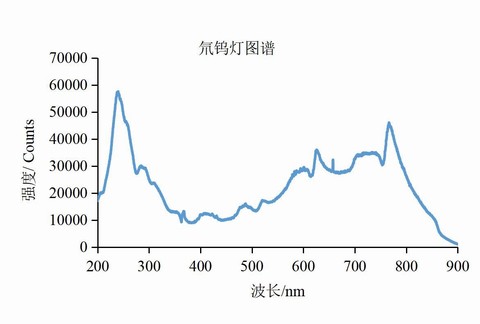

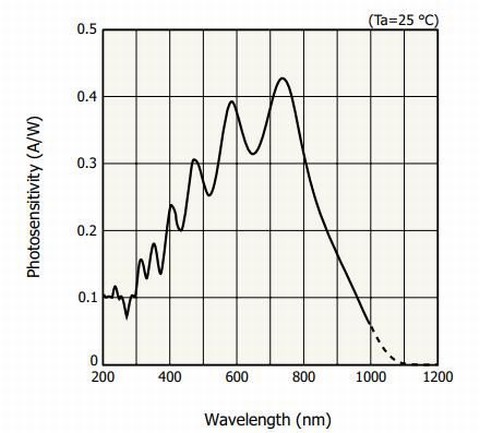

光谱范围

帧率

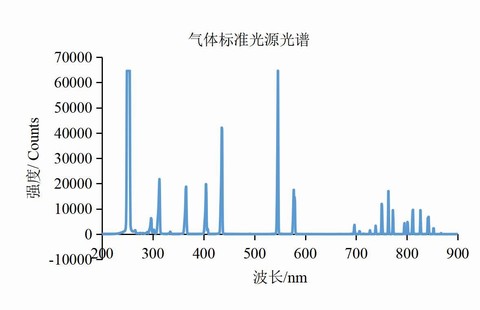

光谱分辨率

pixels

起始

波长

截止

波长

frame/s

µm

MS2000-200- 1100

2048

200

1100

0.90

1.30

1.80

6 接口定义

（1）接口说明

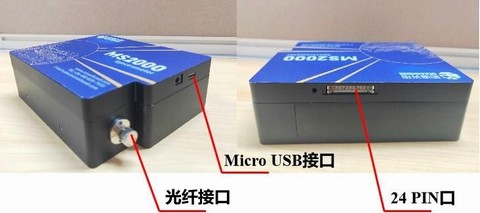

下图展示了 MS2000 光纤光谱仪各接口。光纤接口为 SMA905 接口，用于连接反射探头、透反射支架、液体流通池等采样附件。Micro USB 接口用来通过

数据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。

（2）接线引脚定义

24pin 接口使用 2.0MM-24P 插座。

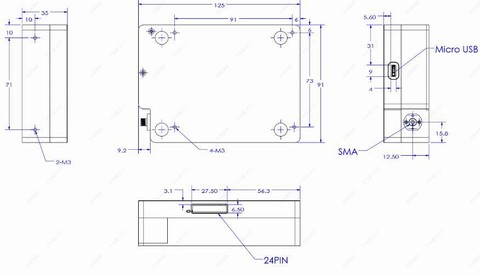

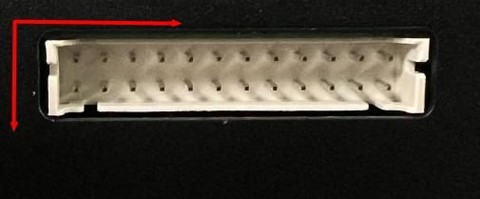

光谱仪 24pin接口实物图（注意接口方向）

24	22	20	18	16	14	12	10	8	6	4	2
23	21	19	17	15	13	11	9	7	5	3	1

表 1 引脚定义
