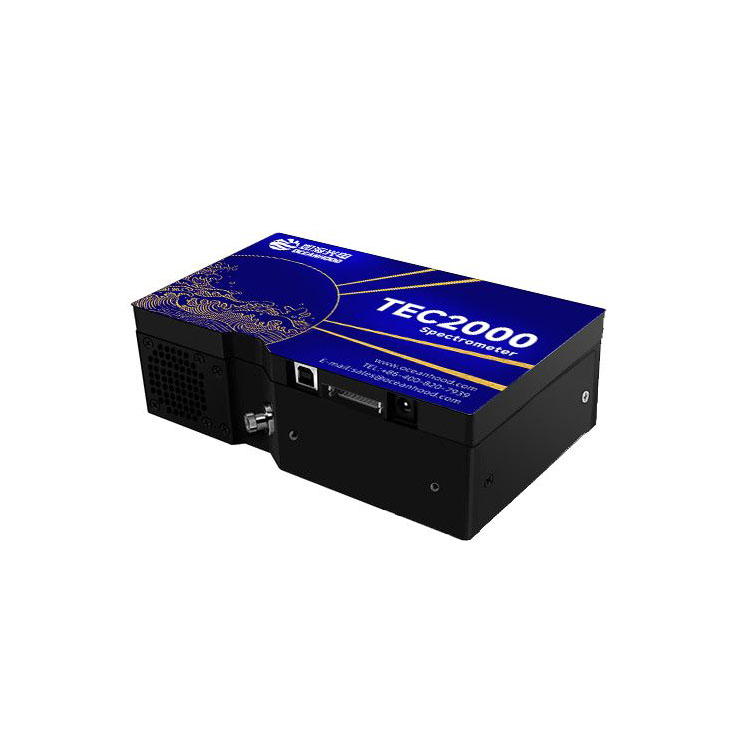

TEC2000光纤光谱仪

TEC2000 是一款制冷型、背照式微型光纤光谱仪，设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达 0. 1 nm；杂散光低，~5‰。可满足工业现场长时间检测可靠性要求，具备良好的光谱响应稳定性和重现性，适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。

产品详情

版本： Version 4.0

1. 产品简介

TEC2000 是一款制冷型、背照式微型光纤光谱仪，设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达 0. 1 nm；杂散光低，~5‰。可满足工业现场长时间检测可靠性要求，具备良好的光谱响应稳定性和重现性，适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。是一款科研及的高性能光纤光谱仪。

2. 产品外观

外观颜色：蓝白色

外壳材质：铝合金，不锈钢

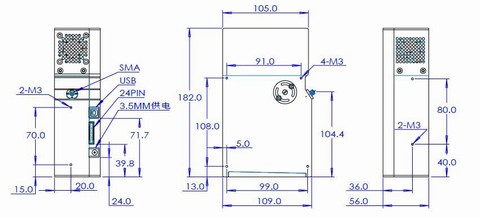

外壳尺寸：182* 109*56 mm

3. 产品特点

> 分辨率高，最佳可达 0.07 nm；

> 制冷温度可以根据配置选择 10℃或者-5℃ , 具备低噪声和良好的稳定性；

> 光纤插拔强度一致性≤ 7%；

> 满足现场和科研长时间稳定检测需求；

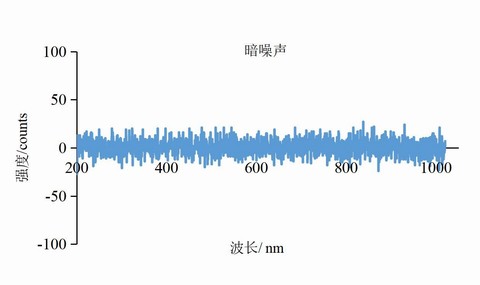

> CCD 量化背景噪声≤10 RMS（10 ms 积分时间）；

> 配置 USB 、串口多种通讯接口，配置 24PIN 交互接口，配置专有 DAC 和 ADC ，可实现配套光源的使能、强度控制和功率反馈。

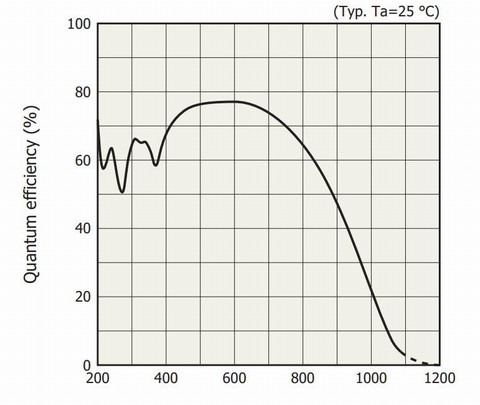

4. 产品参数

产品型号	TEC2000
光纤接口	Key-SMA905
像元通道数 1 *	2048
杂散光	~5‰
光纤插拔一致性	≤7%
AD 采样	16 bit
数据接口	USB2.0 、RS232
扩展功能接口	24PIN
采集模式	单次、连续、软件触发、同步外触发、异步复位外触发
检测器积分时间	8ms-300 s（Max）
CCD 读出噪声 2*	≤10

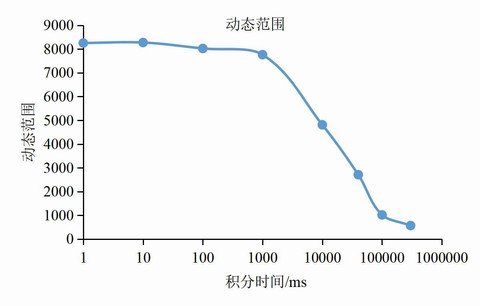

动态范围 3 *	8000：1
满信号动态范围4*	15000：1
信噪比	800：1
响应线性度5*	≥98%
重量	1. 12 kg
尺寸	182* 109*56mm
工作温度	0~40℃
工作湿度	20%-85%
1 ＊像元通道数：CCD 像素可以选择 2048×1或者 2048×64像素； 2＊ CCD 读出噪声：积分时间 10ms ，CCD 读出噪声的均方根； 3＊动态范围：动态范围为 2ms积分时间情况饱和值/CCD 读出噪声的均方根，评价方法参照如海企业标准； 4 ＊满信号动态范围：按照 CCD 厂家指标或者同行评价指标； 5 ＊响应线性度：响应非线性度为校准之前。

5. 规格选型表

规格	像素数	制冷温度	光谱范围		光谱分辨率
	pixels	℃	起始波长	截止波长	10 µm	25 µm
TEC2000-200- 1020	2048	10	200	1020	-	1.50
TEC2000-535-650	2048	10	535	650	-	0.30
TEC2000-795- 1050	2048	10	795	1050	-	0.50
TEC2000T-200- 1020	2048	-5	200	1020	-	1.50
TEC2000-535-650	2048	10	535	650	-	0.30
TEC2000-795- 1050	2048	10	795	1050	-	0.50

6. 接口定义

（1）接口说明

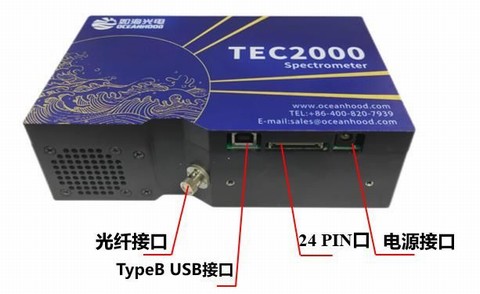

下图展示了 TEC2000 光纤光谱仪各接口。光纤接口为 SMA905 接口，用于连接反射探头、透反射支架、液体流通池等采样附件。TypeB USB 接口用来通过数据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。电

源接口用于连接配套的 5V 4A 电源适配器为其供电。

（2）接线引脚定义

24pin 接口使用 2.0MM-24P 插座。

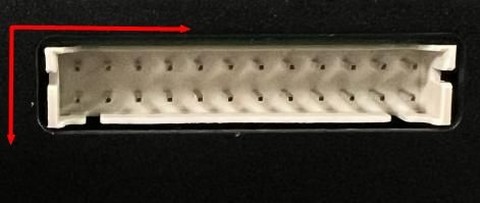

光谱仪 24pin接口实物图（注意接口方向）

24	22	20	18	16	14	12	10	8	6	4	2
23	21	19	17	15	13	11	9	7	5	3	1

表 1 引脚定义

引脚号	定义	功能
1	EX_SET	模拟电源输出控制激光器功率（输入电压 0~2.5V）
2	Monitor_RT	激光器温度反馈
3	TEMP_SET	预留
4	Monitor_ILD	激光器功率反馈
5	GPIO_PC6	TEC_SB模式
6	GPIO_PC10	蓝牙设备状态管脚
7	GPIO_PC7	GPIO输出状态可配置
8	GPIO_PC11	GPIO输出状态可配置
9	GPIO_PC8	激光器使能控制
10	GPIO_PB8	预留
11	GPIO_PC9	蓝牙控制模式管脚
12	GPIO_PB9	预留
13	UART5_TX	串口数据发送（TTL 串口）
14	I2C2_SCL	预留
15	UART5_RX	串口数据接收（TTL 串口）
16	I2C_SDA	预留
17	SYNC_OUT	外部触发输出信号
18	Reset_in	外部触发复位信号
19	InterLock_N	激光器 InterLock控制（控制激光器的开关）
20	SYNC_IN	外部触发输入信号
21	DC5V	电源正
22	GND	电源地
23	DC5V	电源正
24	GND	信号地
