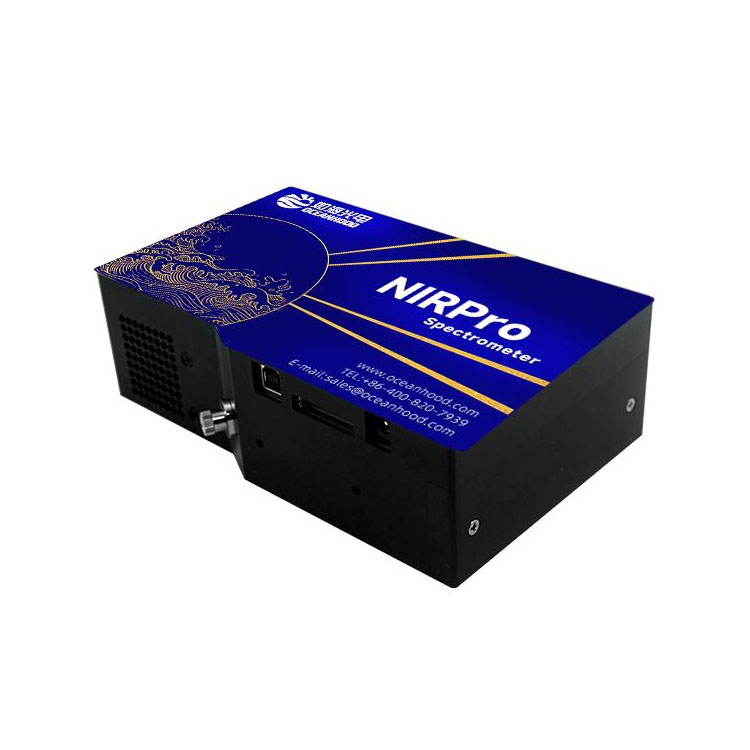

NIRPro光纤光谱仪
NIRPro是一款制冷型近红外光纤光谱仪，结构设计小巧；光谱范围可配置， 分辨率高，最佳可达0.3 nm；杂散光低，~0.5％。光谱范围可调，支持900-2500 nm 内多种配置。制冷温度可以达到-25℃ 。具备良好的光谱响应稳定性和重现性，适用于激光测量、近红外测量，是一款科研级的高性能光纤光谱仪。
产品详情
版本： Version 4.0
1. 产品简介
NIRPro是一款制冷型近红外光纤光谱仪，结构设计小巧；光谱范围可配置， 分辨率高，最佳可达0.3 nm；杂散光低，~0.5％。光谱范围可调，支持900-2500 nm 内多种配置。制冷温度可以达到-25℃ 。具备良好的光谱响应稳定性和重现性，适用于激光测量、近红外测量，是一款科研级的高性能光纤光谱仪。
2. 产品外观
外观颜色：蓝黑色
外壳材质：铝合金，不锈钢
3. 产品特点
> 分辨率高，最佳可达0.3 nm；
>可适配如海带销的多芯密排集束光纤，光纤插拔强度一致性≦7%；
> 动态范围宽、信噪比高、稳定性好；
>背景噪声≦3RMS（10 ms积分时间）；
> 配置USB 、串口多种通讯接口，配置24PIN交互接口，配置专有DAC和ADC， 可实现配套光源的使能、强度控制和功率反馈。
4. 产品参数
|
产品型号 |
NIRPro |
|
|
光学参数 |
||
|
杂散光 |
~5% |
|
|
光纤插拔一致性 |
≦7% |
|
|
功能参数 |
||
|
AD采样 |
16 bit |
|
|
数据接口 |
USB2.0 、RS232 |
|
|
扩展功能接口 |
24PIN |
|
|
采集模式 |
单次、连续、软件触发、同步外触发、异步复位外触发 |
|
|
检测器积分时间 |
100 µs-5min (λ- 1700nm）、100 µs-500ms (λ-2200nm）、100 µs- 500ms (λ-2500nm） |
|
|
CCD暗噪声 1* |
≦8 |
|
|
光谱动态范围 2* |
15000：1 |
|
|
CCD动态范围 3* |
≥15000:1（- 1700nm满信号） ≥10000:1（-2200nm满信号） ≥7500:1（ -2500nm满信号） |
|
|
信噪比 4* |
2000：1 |
|
|
信噪比（满信号） 5* |
≥13000：1 |
|
|
响应线性度 6* |
≥98% |
|
|
其他参数 |
||
|
尺寸 |
189*115*54.5 mm/ 128*106*54mm/120mm*100mm*65mm |
|
|
重量 |
1.25 kg/0.85kg/0.58kg |
|
|
工作温度 |
0-40℃ |
|
|
工作湿度 |
20-85% |
|
|
1*CCD暗噪声：积分时间10ms ，CCD读出噪声的均方根 2*光谱动态范围：CCD动态范围为2ms 积分时间情况 饱和值/CCD读出噪声的均方根， 评价方法参照如海企业标准 3*CCD动态范围：CCD检测器在满信号情况下的动态范围 4*信噪比：按照如海企业标准评价方法的实际观测值 5*信噪比（满信号）：为参照CCD厂家和同行评价方法理论值 6* 响应线性度：为校准之前的 |
||
5. 规格选型表
|
规格 |
制冷温度 |
光谱范围 (nm) |
光谱分辨率 (nm) |
||
|
℃ |
起始波长 |
截止波长 |
10 µm |
25 µm |
|
|
NIRPro-900-1700-R |
-25 |
900 |
1700 |
- |
~6 |
|
NIRPro- 1527- 1572-R |
-25 |
1527 |
1572 |
- |
~0.4 |
|
NIRPro-950-1700-S |
-25 |
950 |
1700 |
- |
~3 |
|
NIRPro- 1265- 1375 |
-25 |
1265 |
1375 |
~0.3 |
- |
|
NIRPro- 1230- 1370 |
-25 |
1230 |
1370 |
~0.4 |
- |
|
NIRPro-950-2500 |
-25 |
950 |
2500 |
- |
~8 |
|
NIRPro-995-2280 |
-25 |
995 |
2280 |
- |
~8 |
6. 接口定义
（1）接口说明

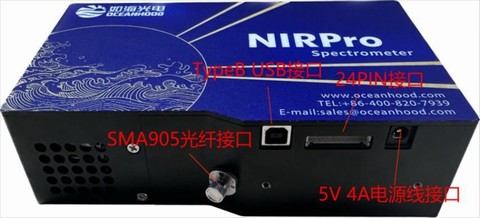

下图展示了 NIRPro光纤光谱仪各接口。光纤接口为 SMA905 接口，用于 连接反射探头、透反射支架、液体流通池等采样附件。TypeB USB 接口用来通 过数据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。
电源接口用于连接配套的 5V/4A 电源适配器为其供电。
（2）接线引脚定义
24pin接口使用 2.0MM-24P 插座。

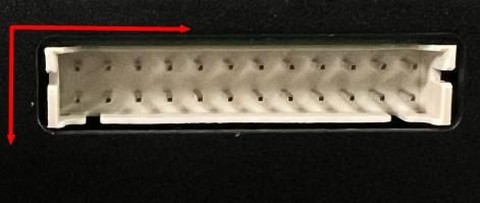

光谱仪 24pin接口实物图（注意接口方向）
|
24 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
8 |
6 |
4 |
2 |
|
23 |
21 |
19 |
17 |
15 |
13 |
11 |
9 |
7 |
5 |
3 |
1 |
表 1 引脚定义
|
引脚号 |
定义 |
功能 |
|
1 |
EX_SET |
模拟电源输出控制激光器功率（输入电压 0~2.5V） |
|
2 |
Monitor_RT |
激光器温度反馈 |
|
3 |
TEMP_SET |
预留 |
|
4 |
Monitor_ILD |
激光器功率反馈 |
|
5 |
GPIO_PC6 |
TEC_SB 模式 |
|
6 |
GPIO_PC10 |
蓝牙设备状态管脚 |
|
7 |
GPIO_PC7 |
GPIO 输出状态可配置 |
|
8 |
GPIO_PC11 |
GPIO 输出状态可配置 |
|
9 |
GPIO_PC8 |
激光器使能控制 |
|
10 |
GPIO_PB8 |
预留 |
|
11 |
GPIO_PC9 |
蓝牙控制模式管脚 |
|
12 |
GPIO_PB9 |
预留 |
|
13 |
UART5_TX |
串口数据发送（TTL 串口） |
|
14 |
I2C2_SCL |
预留 |
|
15 |
UART5_RX |
串口数据接收（TTL 串口） |
|
16 |
I2C_SDA |
预留 |
|
17 |
SYNC_OUT |
外部触发输出信号 |
|
18 |
Reset_in |
外部触发复位信号 |
|
19 |
InterLock_N |
激光器 InterLock 控制（控制激光器的开关） |
|
20 |
SYNC_IN |
外部触发输入信号 |
|
21 |
DC5V |
电源正 |
|
22 |
GND |
电源地 |
|
23 |
DC5V |
电源正 |
|
24 |
GND |
信号地 |

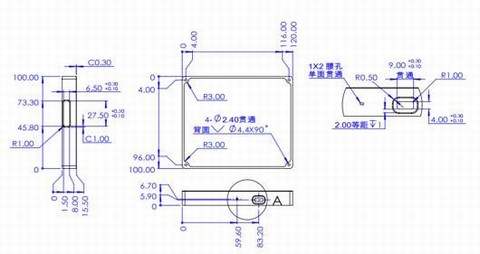

7. 尺寸图
NIRPro-900-1700-R版本、NIRPro-1527-1572-R：
NIRPro-950-17000-S、NIRPro-1265-1375、NIRPro-1230-1370版本：
NIRPro-950-2500、NIRPro-995-2280版本：

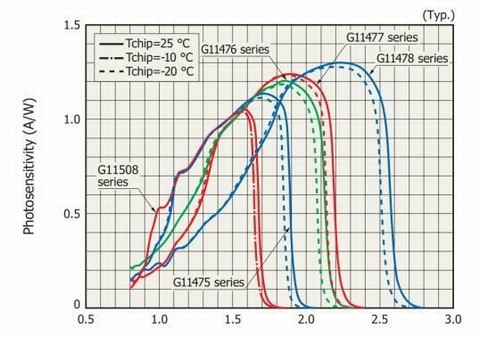

8. CCD光谱响应效率图
9. 典型光谱

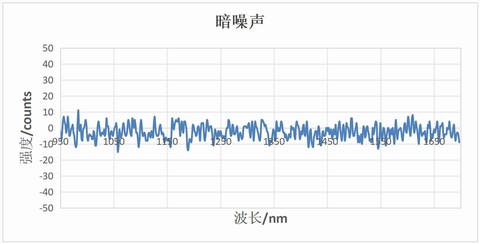

（1）暗光谱（950- 1700 nm）

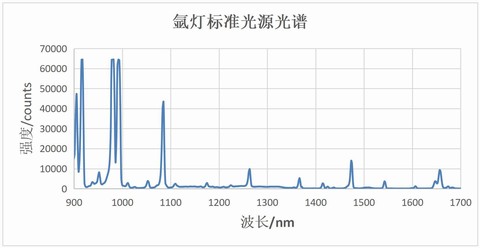

（2）氩灯光谱（950- 1700 nm）
（3）氩灯光谱VS温度（950- 1700 nm）
（4）钨灯光谱（950- 1700 nm）
（5）太阳辐射光谱（950- 1700 nm）

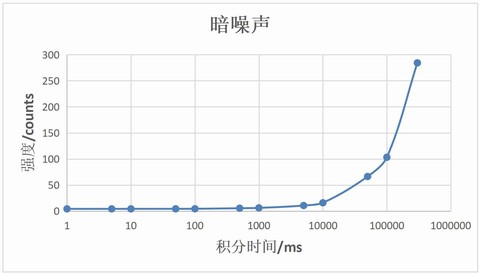

（6）暗噪声VS积分时间
（7）10 ms积分时间信噪比（有源）
（8）动态范围

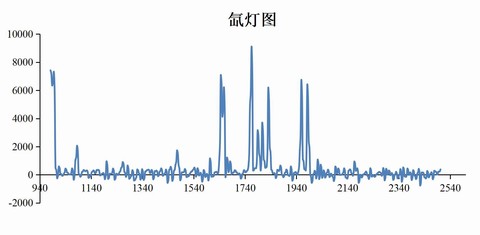

（9）氙灯光谱（950-2500 nm）
（10）钨灯光谱（950-2500 nm）
