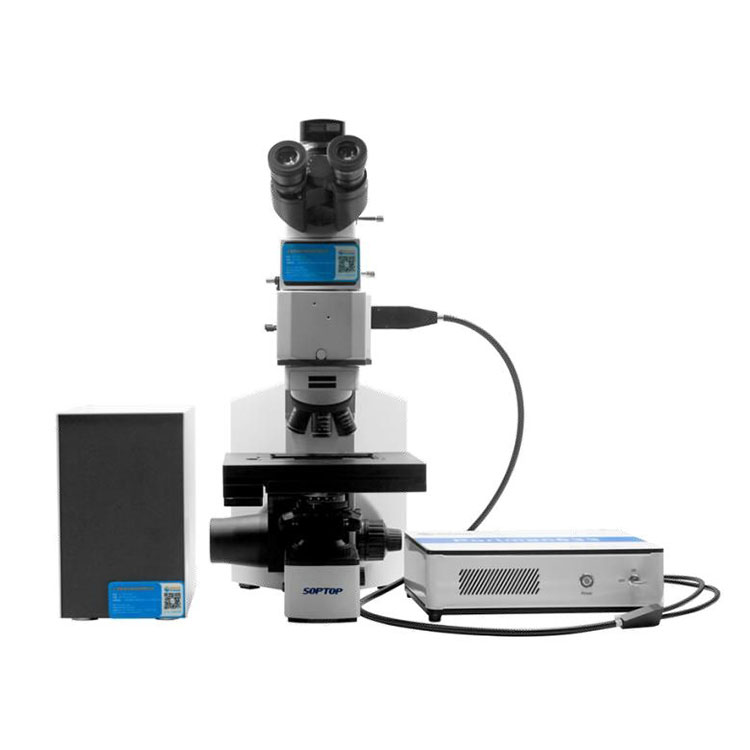

微区显微拉曼光谱仪
MR532/633/785/1064 显微拉曼光谱仪是由拉曼三通道模块、LED 光源、金相显微镜等部分构成。操作简单，采集速度快，在短时间内观察到样品的微观结 构与拉曼光谱信息，能够快速帮助用户对样品进行检测与分析。在生物医疗、光 致发光、微塑料、二维材料石墨烯等科研领域中广泛应用。
产品详情
版本： Version 4.0
1 产品简介
MR532/633/785/1064 显微拉曼光谱仪是由拉曼三通道模块、LED 光源、金相显微镜等部分构成。操作简单，采集速度快，在短时间内观察到样品的微观结 构与拉曼光谱信息，能够快速帮助用户对样品进行检测与分析。在生物医疗、光 致发光、微塑料、二维材料石墨烯等科研领域中广泛应用。
如海自研的拉曼三通道模块可以支持 532 nm 、633 nm 、785 nm 、830 nm 、 1064 nm 等任意 3 个不同激发波长的拉曼光谱测量。模块中配置光路切换系统， 可以通过软件进行不同波长激发的快速切换，并可对采集的拉曼谱图进行叠加对 比分析。模块上的探头可以即插即用，对非常规形态的样品方便检测。可根据用 户已有的显微镜定制适配的拉曼三通道模块，组装成显微拉曼光谱仪。
可支持拓展 Mapping 平台（即拉曼光谱成像功能），可以对样品微区进行拉 曼光谱成像。用图像的方式直观显示样品的化学成分分布、表面物理化学性质等 更多信息。高精度移动平台，最小步进 1 μm ，可精确探测到样品的拉曼信号。 软件功能完善，可实现自动聚焦功能、明场图像拼接以及mapping 图像显示。
2 产品特点
> 三通道激发：多种激发波长快速切换；
> 检测速度块：能够快速得到样品的微观结构与拉曼光谱信息；
> 软件功能全面：自动聚焦、谱图叠加，明场图像拼接以及mapping 图像显示；
> 光谱性能优异：仪器的重现性、灵敏度、分辨率等性能优异；
> 支持定制拉曼三通道模块，适配已有显微镜；
> 灵活便携：即插即用，可根据样品状态调整。
3 规格参数
|
产品型号 |
MR532 |
MR633 |
MR785 |
MR1064 |
|
拉曼模块 |
||||
|
光谱范围 |
200-3200cm-1 |
200-3000cm-1 |
200-3000cm-1 |
200-2500cm-1 |
|
光谱分辨 率 |
< 16 cm-1 @ 25μm Slit |
< 7 cm-1 @25μm Slit |
< 8cm-1 @ 25μm Slit |
< 15cm-1 @25μm Slit |
|
光谱频移 示值误差 |
<3 cm-1 |
<3 cm-1 |
<3 cm-1 |
<3 cm-1 |
|
光谱频移 重复性 |
<1 cm-1 |
<1 cm-1 |
<1 cm-1 |
<1 cm-1 |
|
激发波长 |
532±1 nm，线宽 ≤0.2nm |
633±1nm ，线 宽≤0.2nm |
785±0.5nm ，线宽 ≤0.08nm |
1064±0.5 nm，线宽 ≤0.2nm |
|
激光功率 |
0-100mW 可调 |
0-30mW 可调 |
0-500mW 可调 |
0-500mW 可调 |
|
积分时间 |
1ms-30 min |
1ms-30min |
1ms-30 min |
1ms-30min |
|
激光器寿 命 |
5000hrs |
5000hrs |
10000hrs |
10000hrs |
|
显微模块 |
||||
|
物镜 |
无限远长工作距平场消色差金相物镜 10×20×50× |
|||
|
转换器 |
内定位 5孔转换器 |
|||
|
CCD成像 |
可成像 |
|||
|
载物台（不 带 Mapping） |
双层机械式载物台，尺寸：210×140mm ；移动范围：63×50mm |
|||
|
载物台（带 Mapping） |
行程：80mm*60mm ，分辨率：<0.05 μm ，最大速度：50mm/s ，单向重复精 度：≤1 μm ，双向重复精度：≤2.5 μm ，绝对定位精度：10mm ：≤±2 μm |
|||
|
落射照明 系统 |
3W/10W LED 灯，亮度可调 |
|||
|
调焦结构 |
粗微调同轴，配有限位装置和锁紧装置，粗动行程每圈：30mm ，微调手轮格 值2 μm |
|||
|
整机参数 |
||||
|
尺寸 |
拉曼模块：300×210×80mm ，显微模块：550×280×380mm |
|||
|
工作温度 |
0-45℃ |
|||
|
工作湿度 |
5%-80% |
|||
4 组配件清单
|
组配件清单 |
类别 |
规格型号 |
数量 |
选择 |
|
便携式拉曼光谱仪 |
主机 |
Portman 532/633/785/1064 |
1 台 |
标配 |
|
显微平台 |
主机 |
STC-3WAY |
1 台 |
标配 |
|
三通道接口模组 |
配件 |
SPC-3WAY-FSE |
1 根 |
标配 |
|
10×物镜探头 |
配件 |
10×-PM |
1 个 |
标配 |
|
20×物镜探头 |
配件 |
20×-PM |
1 个 |
标配 |
|
50×物镜探头 |
配件 |
50×-PM |
1 个 |
标配 |
|
电源适配器 |
配件 |
220V/AC |
1 根 |
标配 |
|
USB 连接线 |
配件 |
Micro USB-A |
1 根 |
标配 |
|
100×物镜探头 |
配件 |
100×-PM |
1 个 |
另购 |
|
Mapping 平台模组 |
配件 |
OH-mapping |
1 台 |
另购 |

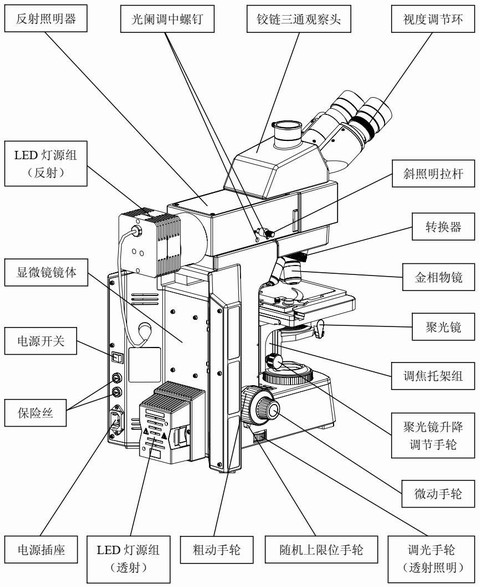

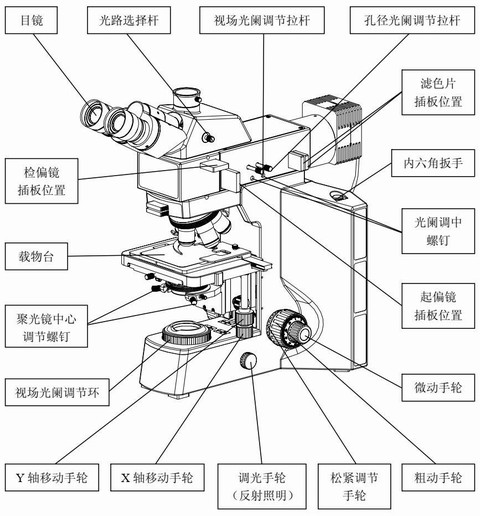

5 接口定义

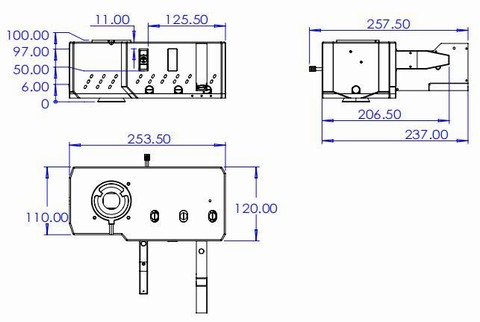

6 尺寸图
7 拓展推荐 Mapping 平台
Mapping 平台，可以对样品微区进行拉曼光谱成像，直观呈现样品的化学成 分分布、表面物理化学性质等更多信息。拉曼光谱成像作为一种结合拉曼光谱和 成像的混合模式，通过采集空间中每个像素处的拉曼光谱信息，将分子信息在空 间上展现，并定性、定量与定位地分析物质分子。相对于传统的拉曼光谱测量， 拉曼光谱成像可额外提供样品的空间信息，因此，以图像形式观测物质成分与结 构等信息的拉曼光谱成像技术在生物样本检测、临床诊断及治疗、二维材料等科 研领域中具有重要的应用价值。
滤膜样品中透明颗粒拉曼光谱图

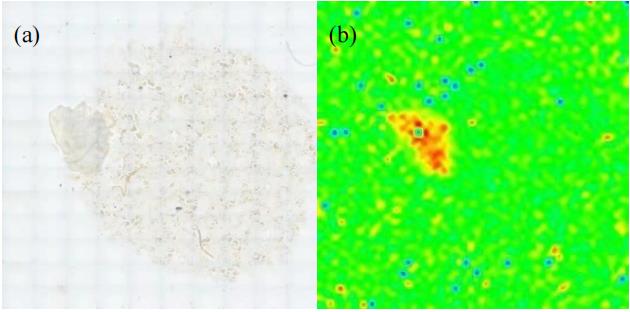

如下图所示，其中图（a）为样品局部显微明场成像图，图（b）为在同一区 域，以 1274 cm-1 处的拉曼特征峰为标准，绘制的样品拉曼光谱mapping 成像图， 图中绿色及黄色部分为样品含量高的区域，蓝色部分为样品含量低区域。
滤膜样品中透明颗粒微观结构图（a）拉曼光谱成像图（b）
上述结果表明，mapping 对样品中的透明颗粒具有较好的拉曼光谱成像效果， 成像结果与实际相符，并且可检测出肉眼在光学显微镜下无法准确分辨的透明颗 粒。
8 典型光谱

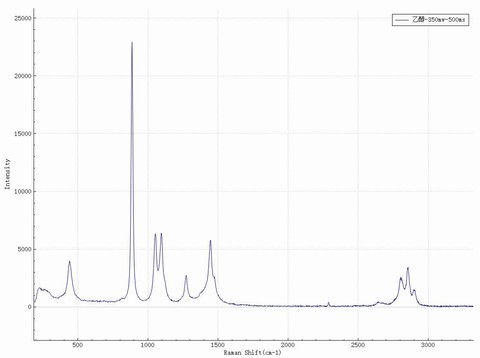

（1）检测条件：纯酒精，350 mW ，500 ms。
（2）检测条件：乙腈，500 mW ，1000 ms。

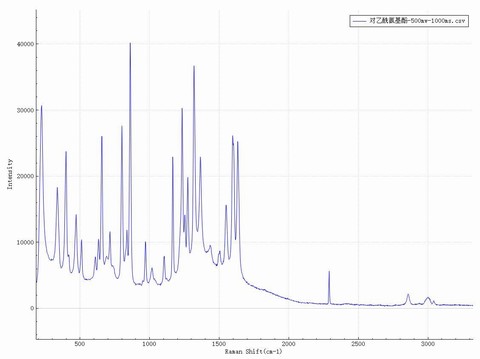

（3）检测条件：对乙酰氨基酚，500 mW ，1000 ms。
9 穿透性检测验证

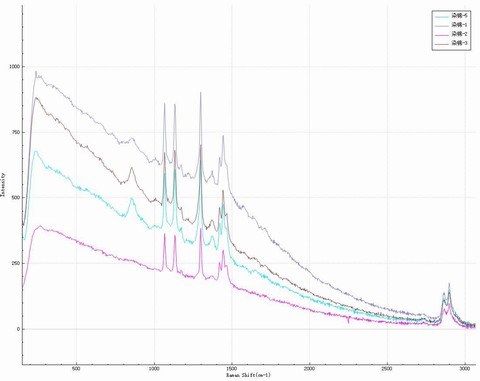

检测条件：无水硫酸钠，500 mW ，1000 ms ，环境温度 25℃ , 白色塑料样 品瓶。
10 微塑料应用分享
微塑料分布在人类生活的整个生态环境中，在海洋、湖泊、河流、水生生物、 空气、瓶装水及自来水等都检测到不同种类、不同浓度的塑料微粒。微塑料无法 生物降解，只能通过物理作用和光化学作用形成越来越小的有毒碎片并进入食物 链，最终进入人体。微塑料对人体健康的不利影响可导致遗传性病变、癌症及其 他急慢性疾病。同时，研究表明塑料微粒由于具有比普通塑料污染物更高的比表 面积，更易吸附或键合环境中的其他污染物，随着环境条件变化，这些污染物又 会溶出释放，从而对生物体产生毒性作用。饮用水中微塑料颗粒数量较少，通常 尺寸小于 10 μm，使用傅里叶变换红外光谱不能检测粒径小于 20 μm 的粒子，而 拉曼光谱能够检测更小的粒子，所以选用显微拉曼光谱对饮用水中的微塑料进行 检测是一种较好的方法。

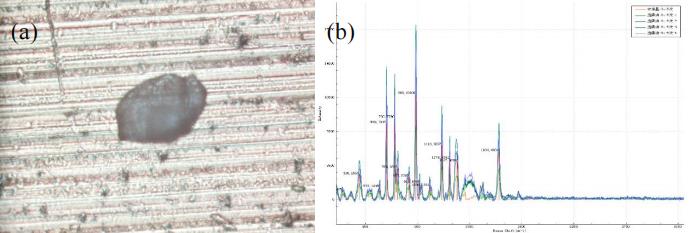

流通池中微塑料微观结构图片（a）流通池中微塑料拉曼光谱图（b）
11 技术服务
1) 安排应用工程师安装调试显微拉曼光谱仪；
2) 应用工程师会对拉曼检测知识、检测过程中常见问题以及应急解决方法进行 培训；
3) 配合协助初次建立拉曼数据库；
4) 提供查询数据库的一些资源。
