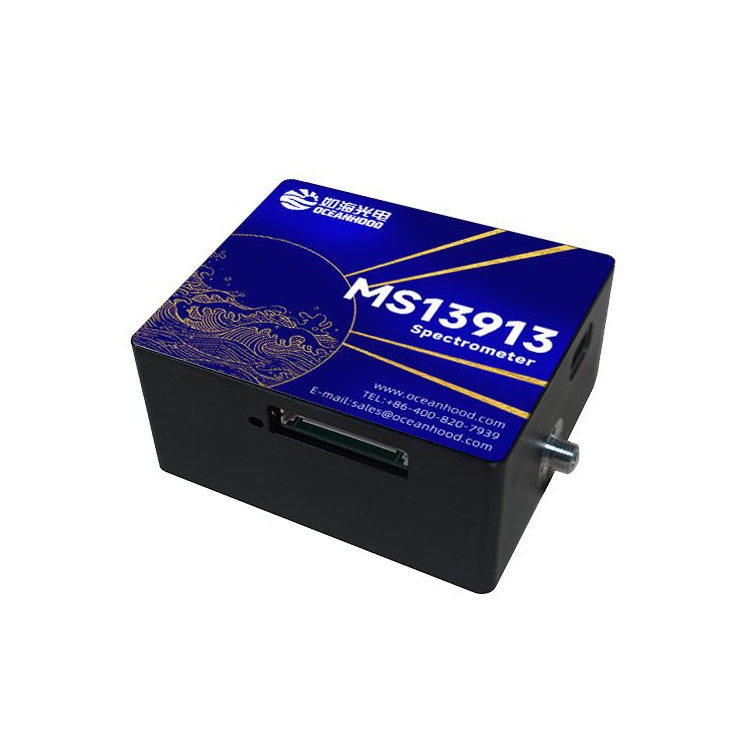

MS13913近红外光纤光谱仪

MS13913 是一款近红外微型光纤光谱仪，设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达 0. 1 nm；杂散光低~ 1% 。具备良好的光谱响应稳定性和重现性，适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和拉曼测量等多个工业现场测量。是一款科研级的高性能光纤光谱仪。

版本： Version 4.0

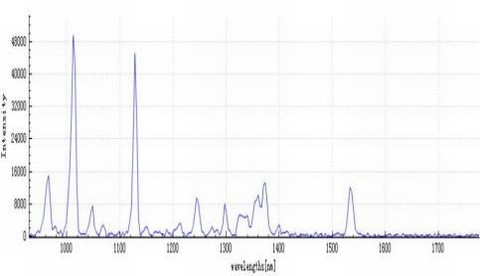

1. 产品简介

MS13913 是一款近红外微型光纤光谱仪，设备结构设计小巧，光谱范围可配置；分辨率高，最佳可达 0. 1 nm；杂散光低~ 1% 。具备良好的光谱响应稳定性和重现性，适用于激光测量、等离子体发射光谱测量、颜色测量、吸光度测量和

拉曼测量等多个工业现场测量。是一款科研级的高性能光纤光谱仪。

2. 产品外观

外观颜色：蓝白色

外壳材质：铝合金，不锈钢

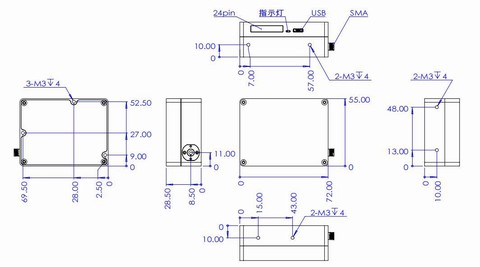

外壳尺寸：72*55*28.5 mm

3. 产品特点

> 体积小巧，可靠性和重复性好；

>可适配如海带销多芯密排集束光纤，光纤插拔强度一致性≦7%；

> 配置 USB 、串口多种通讯接口，配置 24PIN 交互接口，配置专有 DAC 和 ADC ，可实现配套光源的使能、强度控制和功率反馈；

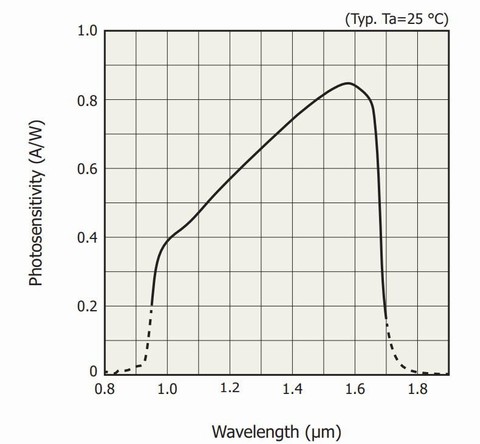

> 光谱范围，950- 1700nm。

4. 产品参数

产品型号		MS13913
光学参数
光纤接口	Key-SMA905
杂散光	~ 1%
光谱范围	950- 1650nm
功能参数
AD 采样	16 bit
数据接口	USB2.0 、RS232
扩展功能接口	24PIN
检测器积分时间	100 µs-5 s
CCD 读出噪声 1*	≦30
信噪比	1000：1
响应线性度2*	≥98%
其他参数
重量	~295 g
尺寸	72×55×28.5mm
工作温度	0-40℃
工作湿度	20-85%
CCD 读出噪声 1* ：积分时间 10ms 时，CCD 读出噪声的均方根；响应线性度2* ：响应非线性度为校准前。

5. 选型表

规格

像素数

制冷

温度

光谱范围

帧率

光谱分辨率

MS13913-900- 1650

pixels

℃

起始

波长

截止

波长

frame/s

µm

256

900

1650

7.00

6. 接口定义

（1）接口说明

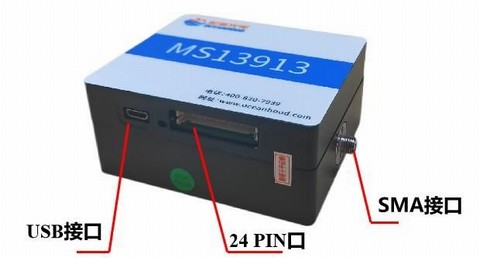

下图展示了 MS13913 近红外光纤光谱仪各接口。SMA 接口为 SMA905 ，一般通过 SMA905 光纤连接反射探头、透反射支架、液体流通池等采样附件。USB 接口用于通过数据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行

二次开发。

（2）接线引脚定义

24pin 接口使用 2.0MM-24P 插座。

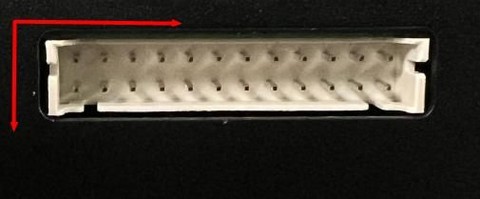

光谱仪 24pin接口实物图（注意接口方向）

24	22	20	18	16	14	12	10	8	6	4	2
23	21	19	17	15	13	11	9	7	5	3	1

表 1 引脚定义
