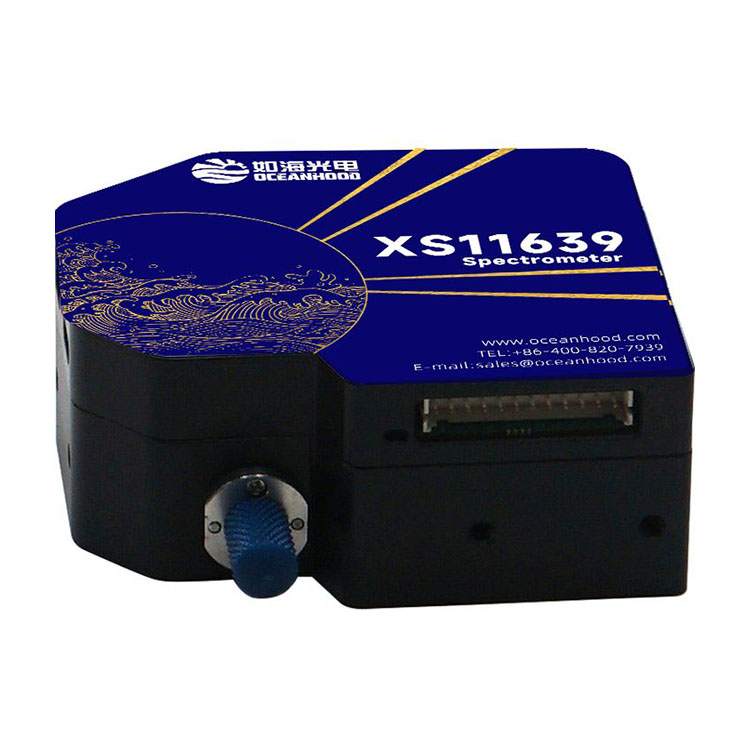

XS11639光纤光谱仪
XS11639 是一款基础款光纤光谱仪，设备体积小巧，结构紧凑；设备紫外段 响应好，具备良好的温度稳定性和可靠性满足高灵敏度采样需求。配置 24PIN 控制交互接口，满足颜色测量、辐射测量、吸收测量、荧光光谱、拉曼光谱等多种测量场景。
产品详情
版本： Version 4.0
1. 产品简介
XS11639 是一款基础款光纤光谱仪，设备体积小巧，结构紧凑；设备紫外段 响应好，具备良好的温度稳定性和可靠性满足高灵敏度采样需求。配置 24PIN 控制交互接口，满足颜色测量、辐射测量、吸收测量、荧光光谱、拉曼光谱等多种测量场景。
2. 产品外观
外观颜色：蓝白色
外壳材质：铝合金，不锈钢
外壳尺寸：75*63.5*35 mm
3. 产品特点
> 190- 1100 nm 光谱范围可配置；
>可适配如海具有固定销的多芯密排光纤，光纤插拔强度一致性≦7%；
> 紫外光谱响应强；
> CCD量化背景噪声≦30 RMS（100 ms 积分时间）；
> 配置 USB 、串口多种通讯接口，配置 24PIN 交互接口，配置专有 DAC 和 ADC ，可实现配套光源的使能、强度控制和功率反馈。
4. 产品参数
|
产品型号 |
XS11639 |
|
光学参数 |
|
|
光纤接口 |
Key-SMA905 |
|
像元通道数 |
2048pixels |
|
杂散光 |
< 1% |
|
波长温漂 |
0.3pixel/℃ |
|
光纤插拔一致性 |
≤ 7% |
|
功能参数 |
|
|
AD 采样 |
16 bit |
|
数据接口 |
USB 2.0 、RS232 |
|
扩展功能接口 |
24PIN |
|
采集模式 |
单次、连续、软件触发、同步外触发、异步复位外触发 |
|
检测器积分时间 |
50 µs-65 s |
|
CCD 读出噪声 1* |
≤ 30 |
|
CCD 动态范围 2* |
3300：1 |
|
信噪比 |
380：1 |
|
响应线性度 3* |
≥ 98% |
|
重量 |
190 g |
|
尺寸 |
75×63.5×35mm |
|
工作温度 |
0-40℃ |
|
工作湿度 |
20-85% |
|
*1：积分时间 10ms 时，CCD 读出噪声的均方根； *2：CCD 动态范围为 2ms积分时间情况，饱和度/CCD 读出噪声的均方根； *3：响应非线性度为校准前。 |
|
5. 选型表
|
规格 |
像素数 |
光谱范围 |
帧率 |
光谱分辨率 |
|||||
|
pixels |
起始 波长 |
截止 波长 |
frame/s |
10
µm |
25
µm |
50
µm |
100
µm |
200
µm |
|
|
XS11639-200- 1000 |
2048 |
200 |
1000 |
- |
- |
1.80 |
- |
- |
- |
|
XS11639- 190-920 |
2048 |
190 |
920 |
- |
0.8 |
1.50 |
|
|
|
|
XS11639-350- 1050 |
2048 |
350 |
1050 |
- |
|
1.30 |
|
|
|
|
XS11639- 190-540 |
2048 |
190 |
540 |
- |
|
0.70 |
|
|
|
|
XS11639-790- 1060 |
2048 |
790 |
1050 |
- |
0.4 |
0.6 |
0.9 |
|
|
|
XS11639- 190-410 |
2048 |
190 |
410 |
- |
|
0.45 |
0.7 |
|
|
|
XS11639-530-700 |
2048 |
530 |
700 |
- |
|
0.35 |
|
|
|
6. 接口定义
（1）接口说明

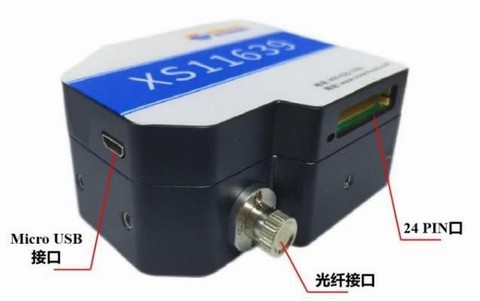

下图展示了 XS11639 光纤光谱仪各接口。光纤接口为 SMA905 接口，用于 连接反射探头、透反射支架、液体流通池等采样附件。Micro USB 接口用来通过
数据线连接电脑。2.0MM-24P 接口（24pin 口）用于对光谱仪进行二次开发。
（2）接线引脚定义
24pin 接口使用 2.0MM-24P 插座。

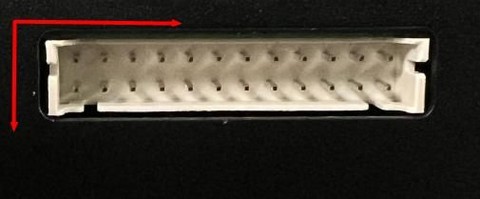

光谱仪 24pin接口实物图（注意接口方向）
|
24 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
8 |
6 |
4 |
2 |
|
23 |
21 |
19 |
17 |
15 |
13 |
11 |
9 |
7 |
5 |
3 |
1 |
表 1 引脚定义
|
引脚号 |
定义 |
功能 |
|
1 |
EX_SET |
模拟电源输出控制激光器功率（输入电压 0~2.5V） |
|
2 |
Monitor_RT |
激光器温度反馈 |
|
3 |
TEMP_SET |
预留 |
|
4 |
Monitor_ILD |
激光器功率反馈 |
|
5 |
GPIO_PC6 |
TEC_SB 模式 |
|
6 |
GPIO_PC10 |
蓝牙设备状态管脚 |
|
7 |
GPIO_PC7 |
GPIO 输出状态可配置 |
|
8 |
GPIO_PC11 |
GPIO 输出状态可配置 |
|
9 |
GPIO_PC8 |
激光器使能控制 |
|
10 |
GPIO_PB8 |
预留 |
|
11 |
GPIO_PC9 |
蓝牙控制模式管脚 |
|
12 |
GPIO_PB9 |
预留 |
|
13 |
UART5_TX |
串口数据发送（TTL 串口） |
|
14 |
I2C2_SCL |
预留 |
|
15 |
UART5_RX |
串口数据接收（TTL 串口） |
|
16 |
I2C_SDA |
预留 |
|
17 |
SYNC_OUT |
外部触发输出信号 |
|
18 |
Reset_in |
外部触发复位信号 |
|
19 |
InterLock_N |
激光器 InterLock 控制（控制激光器的开关） |
|
20 |
SYNC_IN |
外部触发输入信号 |
|
21 |
DC5V |
电源正 |
|
22 |
GND |
电源地 |
|
23 |
DC5V |
电源正 |
|
24 |
GND |
信号地 |

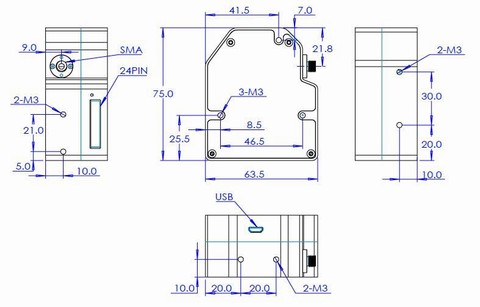

7. 尺寸图
8. 典型光谱

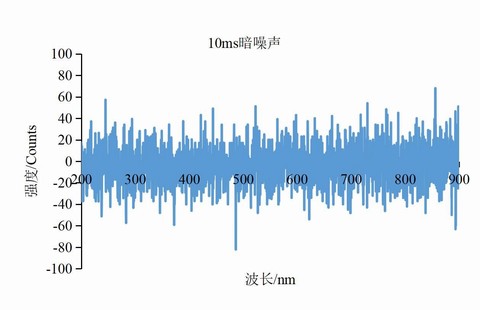

（1）10 ms 暗噪声
（2）暗噪声 VS 积分时间
（3）信噪比

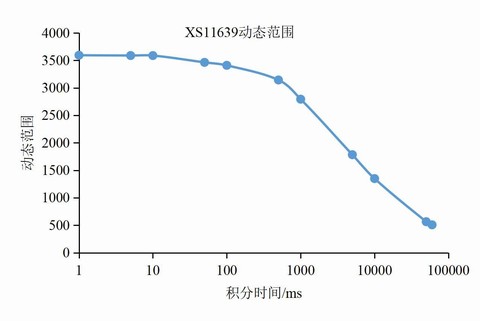

（4）动态范围
（5）氘钨灯光谱
（6）氘钨灯光谱
