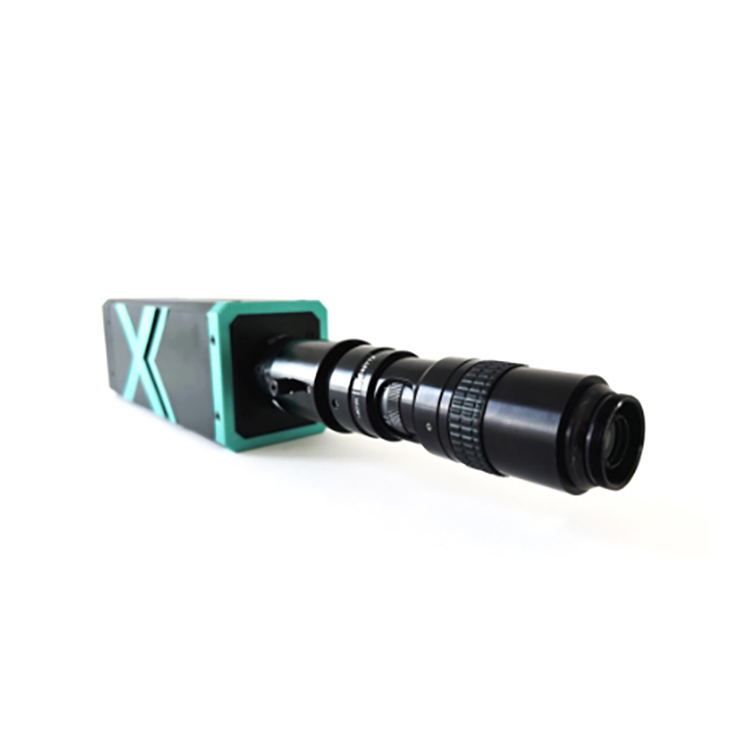

微距高光谱相机(Macro)
HY-12-MACRO系列可见-近红外微距高光谱相机，采用自主开发的基于狭缝-棱镜-光栅-棱镜的高光谱成像技术，采用推扫式成像，充搭配可变放大倍数的微距镜头，在实现超高的空间分辨率的同时，又可获得真实光谱曲线，主能指标达到国际同类产品领先水平，可广泛应用与生物、医药、半导体等研究领域。
产品详情
HY-12-MACRO系列
产品简介
HY-12-MACRO系列可见-近红外微距高光谱相机，采用自主开发的基于狭缝-棱镜-光栅-棱镜的高光谱成像技术，采用推扫式成像，充搭配可变放大倍数的微距镜头，在实现超高的空间分辨率的同时，又可获得真实光谱曲线，主能指标达到国际同类产品领先水平，可广泛应用与生物、医药、半导体等研究领域。
HY-12-MACRO系列具有多个谱段及不同尺寸分光模组和探测器类型可选，其中波段范围覆盖400-1000nm。
功能特性
◆波段范围覆盖400-1000nm；空间分辨率优于10um；
◆采用棱镜-光栅分光方式，可获得更精准、更高分辨率的光谱数据；
◆自研模组可适配多种探测器，具有多谱段、多尺寸、多探测器类型可选；
◆ 产品具有体积小、重量轻、光谱特性好、性价比高等优点；
◆全靶面高成像质量光学设计，点列斑直径小于0.5像元；
技术参数
|
指标 |
微距高光谱相机(Macro) |
||
|
HY-1231-MACRO |
HY-1232-MACRO |
HY-1261-MACRO |
|
|
光谱范围 |
400-1000nm 400-1000nm 400-1000nm |
||
|
光谱分辨率 |
优于2.8nm |
优于2.5nm |
优于2.3nm |
|
探测器 |
CMOS |
CCD |
CCD |
|
探测器接口 |
GigE / USB3.0 |
GigE |
GigE |
|
探测器原始分辨率 |
1920 x 1200 |
1392 x 1040 |
1920 x 1080 |
|
有效像素位深 |
12bits |
12bits/16bits |
12bits |
|
空间维有效像元数 |
480 |
348 |
480 |
|
光谱波段数 |
300 |
260 |
270 |
|
帧频 |
50fps/128fps |
68fps |
80fps |
|
放大倍数 |
6.5 |
6.5 |
6.5 |
|
空间分辨率 |
优于10um |
优于10um |
优于10um |
|
工作距离 |
92mm |
92mm |
92mm |
|
视场范围 |
3.04mm-19.50mm |
2.44mm-15.71mm |
3.65mm-23.40mm |
应用案例及领域
