大气气溶胶探测激光雷达是基于激光与大气相互作用的米散射、拉曼散射等回波信号进行对流层内大气气溶胶探测的仪器，具有高时空分辨率全天时探测等优势，可安装在地基平台（观测站和海岛）、移动平台（船舶和浮标）进行长期无人值守观测，是大气气溶胶精细化探测的有力工具。可为大气环境监测、雾霾与沙尘等天气过程分析、天气预报等领域提供有效数据。目前已成功研发了扫描式气溶胶激光雷达（SAL-01）、微脉冲偏振激光雷达（MPL-02）、双波长气溶胶激光雷达（AD-LiDAR-02）与多波长气溶胶激光雷达（AD-LiDAR-03），并开展了船载海洋大气环境监测以及气象局业务化观测。

产品详情

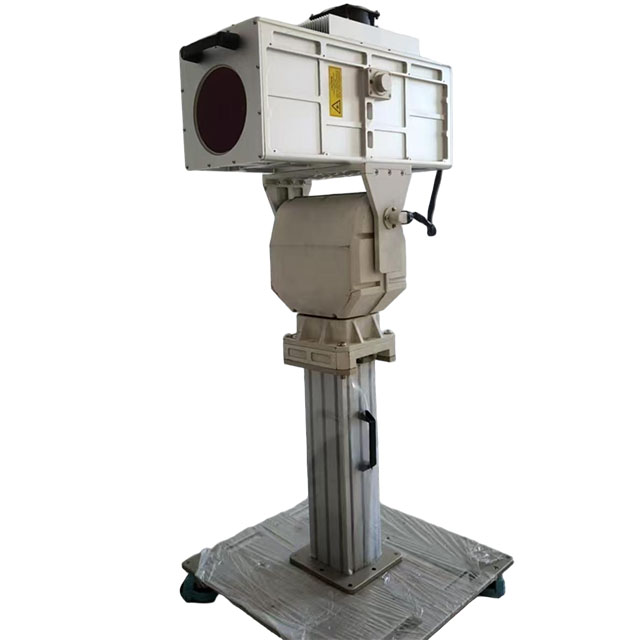

SAL-01扫描式激光雷达工作波长532 nm，系统硬件主要由激光发射系统、光学接收系统、三维扫描系统、光电转换及数据采集系统和设备供电与通讯系统等组成，激光雷达光学部分和电学部分相对独立，防止相互干扰。扫描式微脉冲激光雷达具有结构紧凑、三维扫描、人眼安全和全天时探测等特点，能够连续高精度地探测大气气溶胶、云和边界层的三维时空分布信息。

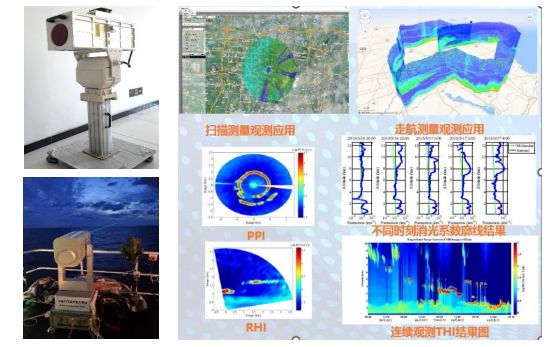

扫描式气溶胶激光雷达与观测数据

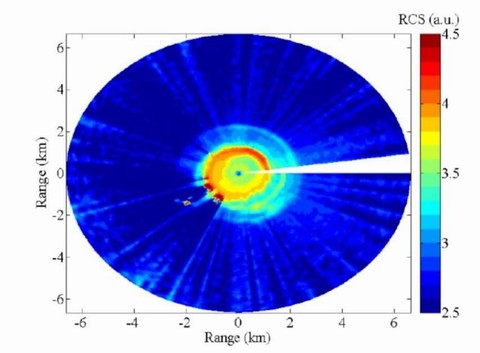

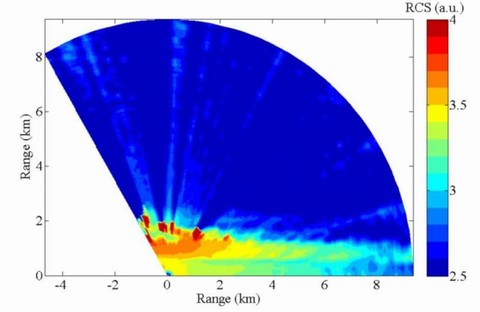

扫描控制单元采用双转动轴设计，雷达出射光束可以在方位角0°至 360°、俯仰角 0°至 180°区间连续变化，使得该型激光雷达具备常规时间-高度显示(Time Height Indicator, THI)连续观测模式以外，增加距离-高度(Range Height Indicator, RHI)、平面-位置(Plane Position Indicator, PPI)扫描模式，能够根据需求实时灵活地获得周围大气气溶胶、云的三维时空分布信息。

技术参数

扫描式激光雷达技术参数

技术特点

●系统集成化设计，操作、维护、移动与安装方便

● 光路调节方便，光学系统结构稳定

● 系统温湿度实时显示，工作环境稳定

● 探测过程自动化，可长时间无人值守工作，适合业务化运行

●实时记录在移动平台(船载)工作时的姿态和方位信息

●系统制造符合国家环保标准，对人体无辐射危害

● 人机界面友好，方便工作人员进行本地或者远程操作

● 可自动生成多种数据结果，图形化显示，方便工作人员使用

应用范围

●大气气溶胶与云的时空分布、演变特征

●大气边界层的结构和时空演变特征

●大气气溶胶光学参数与微物理参数

●大气退偏振比时空变化特征

●光学厚度等光学特征参数

●云底高度与云层厚度

● 水平/垂直能见度

●沙尘、雾霾、降雨等典型天气过程观测

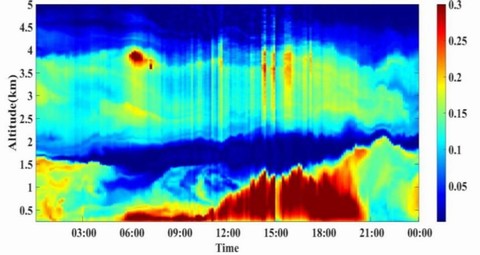

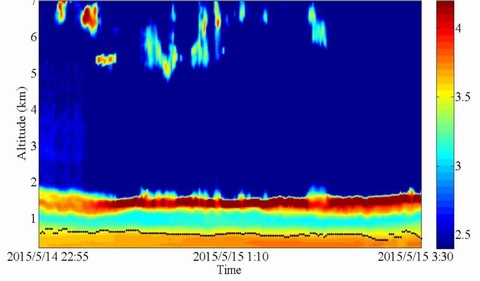

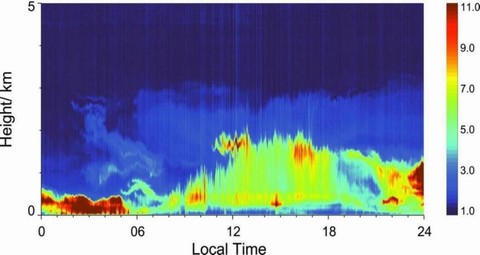

SAL-01扫描式激光雷达主要数据产品样例

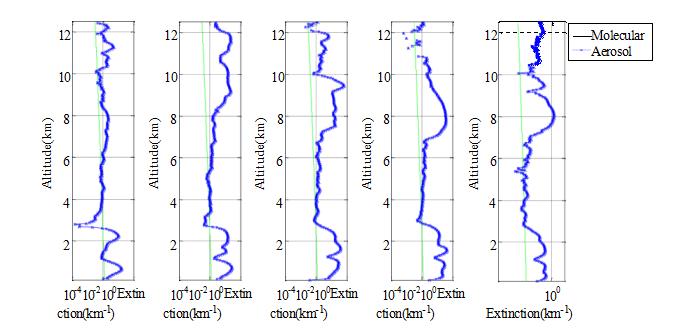

（1）气溶胶消光系数廓线
